それでは今週の勉強を始めます。
＜本文＞
１．今週の予定
先週はやりたい事が多すぎて予定の時間を大幅にOverしても終わらなくて泣く泣く途中で止める羽目になってしまいました。
今週は先週終わらなかった個所をやっていきます。
２．Building advanced effects in Niagara | Unreal Engine [1]の勉強の続き
先週はSpriteを丸くする所までやったんでした。
それでは続きを始めます。とやると本質を見失ってしまいます。
先週、このTutorialを勉強し始めた理由は、これからNiagaraを勉強するに当たってCGHOW氏のTutorialとどれくらい真剣に向き合うべきなのかを決めるためでした。この結論を出すためには
- 目的は？
- 出来なかった事は？
- 学んだ事は？
- 目的は達成出来たのか？
- Tutorial通りに作れたのか？
- このTutorialの改善点について
についての考察が必ず必要になります。この辺をしっかりと認識しながら続きをやっていきます。
2.1 先週までの総括
先週やった範囲で上記の項目に対してどの程度の解答が得られたのかをまとめておきます。
＜目的＞
先週のBlogを見直すとこのTutorialを勉強する目的は「CGHOW氏のTutorialとの違いを見極める事」と書いてありました。
CGHOW氏のTutorialの作成したEffectは素晴らしいです。しかしそのTutorialはあまり生徒思いに作られておらず、勉強したからと言って理解出来るとは限りません。というか逆に訳わからなくなる可能性が高いです。
分かり易く言うと、CGHOW氏のTutorialは崖っぷちに落ちているダイヤモンドなんです。
ダイヤを拾えて返ってこれればこれ以上ない利益を得られるんですが、逆に崖に落ちたら死にます。そういうリスクがあるTutorialなんです。
ここで、ダイヤは拾えんかったけど、生きて帰っては来れた。と言う時はどう評価すべきかが今回、私が見極めたい所なんです。そのための比較対象としてEpic Games社が提供する今回のTutorialをやっている訳です。
Building advanced effects in Niagara | Unreal Engine [1] はEpic Games社が提供しているTutorialで、本当に生徒の立場に立って親切丁寧に作成されたTutorialです。
例えば、このTutorialで勉強しても目的のEffectが使えるようにならなかったら、その理由を徹底的に解明する必要があります。
その結果「UE4のVersionは同じにしないと駄目だ。」という結果が得られたらCGHOW氏のTutorialでもUEのVersionを同じにしてから勉強する事でダイヤモンドが手に入れられる可能性が高くなります。
処が、Materialの作成方法が良く分からないから同じEffectが作成出来なかったとなった場合は、一端、Effectの勉強は停止して今度はMaterialの勉強に移った方が良いと判断出来ます。
ここでですね。
Building advanced effects in Niagara | Unreal Engine [1] は完璧にEffectを再現出来たけど、CGHOW氏のTutorialは勉強しても全然同じものが作れない。となった時にどう判断すべきなのかが決まっていないんです。
その辺を見極めるのが今回の真の目的になると思います。
そして今回の小さい目的はBuilding advanced effects in Niagara | Unreal Engine [1]のEffectを完璧に再現する事です。
＜出来なかった事は？＞
先週の時点で、出来なかった事が既にあります。それらをまとめておきます。
＜＜サイズの全く違うParticleが生成される＞＞

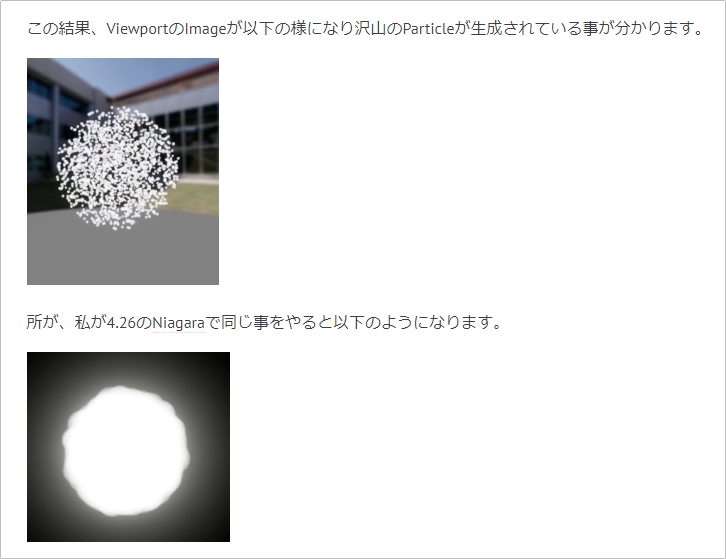

Particle Spawn SectionにSphere Location Moduleを使用すると以下の様にTutorialのParticle のサイズとは全く違うサイズのParticleが生成されます。
Particle Spawn Sectionに作成されているInitialize Particle Moduleの値を変更すれば同じに形状になるので、これは大した問題ではないと考えられています。
＜＜使用しているMaterialが違う＞＞

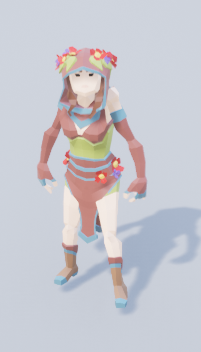

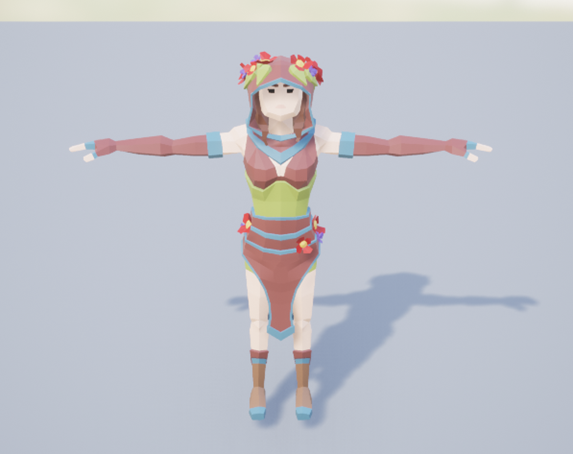

Tutorialで使用しているキャラであるCrunchは
現在のVersionではmaterialの設定がTutorialの時とは全く違っています。
それで我流で直したんですが、

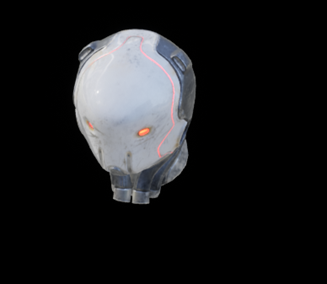

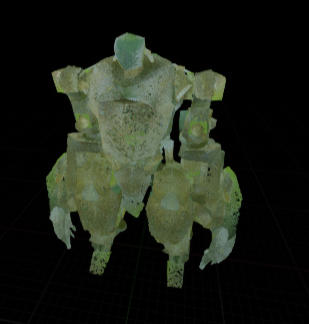

こんな感じでTutorialのイメージとは結構違っています。この部分は全く出来ていません。しかしそれが最終的な結果にあんまり影響はない気もしています。
＜学んだ事は？＞
これは先週、全く考えていませんでした。兎に角、早く終わらせないとだけ思って何を学んだのかについては覚えていません。どんな新しいModuleを使用したのかとか、そのModuleの機能とか全く覚えていません。Blogを見直してみます。
- Vortex Force ModuleやGravity Force ModuleをParticle Spawn Sectionにセットした場合とParticle Update Sectionにセットした場合の違いについて
- Color ModuleのSimulation Position（Color ModuleのParameterの一つに使用）
- Light RendererのUse Inverse Squared Falloff
- 何でGPUによるSpriteの時はEmitterの境界を指定しないといけないのか
- Initialize Mesh Reproduction Sprite Moduleについて
- Update Mesh Reproduction Sprite Moduleについて
- Materialの改良によるParticleの色付けについて
- Spriteが常にカメラを向いている事を直すのに、Sprite Renderer ModuleのAlignmentとFacing Modeの値を以下の様に変更した事
- Spriteを丸くするために、以下のコードを実装した事。
- 更に色を表示するためにInitialize Particle ModuleのColor を黒にした事。
これらの新しい事を学びました。
学んだんですが、これらが何故、このような結果を作り出すのかについては全く分かっていません。それは次の節で調べる事にします。
＜目的は達成出来たのか？＞
＜Tutorial通りに作れたのか？＞
＜このTutorialの改善点について＞
これらについてはTutorialが全部終わってからじゃないと出来ないのでそれからやります。
2.2 先週、新しく使用したModuleや機能についての調査や考察
この勉強を忘れていたのでこれをまずやります。

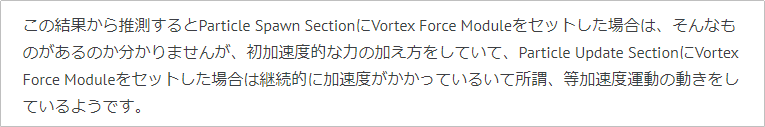

＜Vortex Force ModuleやGravity Force ModuleをParticle Spawn Sectionにセットした場合とParticle Update Sectionにセットした場合の違いについて＞
これは、ForceをParticle Spawn Sectionにセットした場合とParticle Update Sectionにセットした場合の違いについての考察で、先週もそれなりには、やっています。
今回はGravity Force Moduleのみで検討してみます。

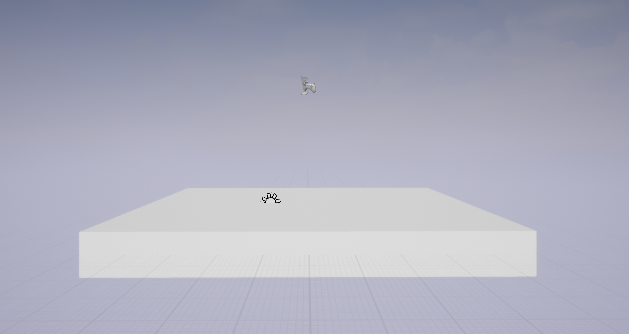

以下のEmitterを作成しました。
ParticleにかかっているForceはParticle Update SectionにあるGravity Force Moduleのみです。
見事に等加速度直線運動を行っています。

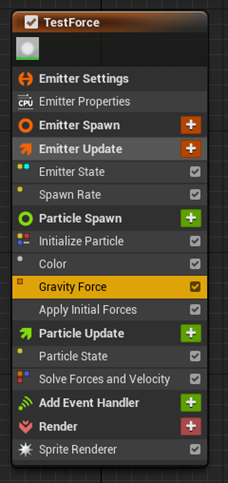

今度はGravity Force ModuleをParticle Spawn Sectionにセットしました。
Apply Initial Force Moduleが強制的に追加されました。
Apply Initial Force ModuleはSolve Initial Force Moduleと同じような働きをするModuleなんでしょうか？
Apply Initial Force Moduleについては後で調べます。
結果です。
今度は等速直線運動をしています。
はい。
ForceをParticle Spawn Sectionにセットした場合とParticle Update Sectionにセットした場合の違いについて完全に理解しました。
ForceをParticle Spawn Sectionにセットした場合は初速度になります。ForceをParticle Update Sectionにセットした場合、加速度になります。
Force Moduleは、やっぱりForceと言う名前とは裏腹に速度を追加しているModuleのようです。
Particle Update SectionにセットされたModuleは毎秒呼び出されます。Force Moduleも毎秒呼び出されるのでそのたびにParticleに指定された速度を追加します。その結果、加速度の値を表しているのと同じになります。
この後で、Force Moduleについての解説はないのか探したらありました。CGHOW氏のAll Forces Modules in UE4 Niagara Explained [2] です。
このTutorialは少しだけ見ましたが、かなり詳しくForce Moduleの実際の使用方法について説明していて分かり易かったです。
うーん。
やっぱりCGHOW氏のTutorialは崖にあるダイヤモンドです。無事にダイヤを取って来る事が出来ればこの上ない価値があります。

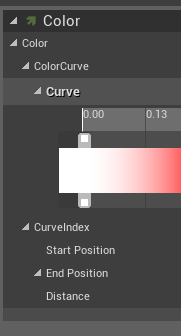

＜Color ModuleのSimulation Position（Color ModuleのParameterの一つに使用）＞
Edit ValueからSimulation Positionを検索するとDynamic Inputsに分類されている事が分かります。
私はSimulation Position以前にこのModuleのParameterにセット出来るEdit Value自体の意味が良く分かってないんです。
今回はこのEdit Valueについて調べる事にします。
中々、直で説明している解説が見つかりません。
ちょっとカスっているのか分かりませんが、公式のDocumentであるNiagara Overview [3] に以下の説明がありました。
うーん。よく分からない。
gameDev Outpost 氏のTutorialにUE4 - Niagara Dynamic Inputs [4] がありました。
ぱっと見たのですが、まずModule内のParameterをVariableつまり変数と呼んでいました。
これは言われてみれば当たり前ですが、何故か変数と言う言葉が出て来ませんでした。何故かと言うとその変数に値をパスしている訳で、その値をパスする行為が関数のParameterに当たっているからです。
それでピンと来ました。変数にEditorから値をパスする場合をDynamic Inputsと呼んでいるじゃないのかと。
ならば変数の値を上のModuleで使用した変数からPassする事も出来るはずです。
それがLink Inputなんじゃないでしょうか？

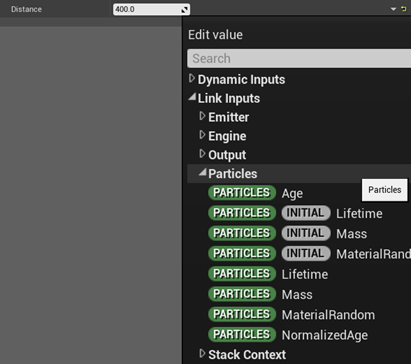

因みにParticle Update SectionにあるColor ModuleのDistanceのLink InputのParticleを開いて見ると以下の様になっています。

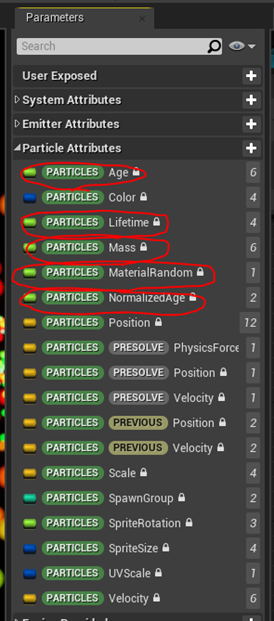

ここに表示されているParticle AttributeをParameterの方で見ると
Float型のAttributeはSprite Rotation以外全て表示されています。変数、DistanceはFloat型なのでこれは納得です。
次のMakeは何なんでしょう？
これは多分ですが、新しいAttributeをEmitterやParticleに作成してそのParticle の値を読むんじゃないでしょうか？
まあはっきり言えば分かりません。
最後の３つですが、New Scratch Dynamic Inputは意味が分かります。
Dynamic Inputsを自作するためのものでしょう。
あ。
先週、勉強したこれですわ。
成程、Dynamic Inputsも自作出来るわけですね。
Local Valueは何なんでしょうね。このModule 内でしか使用出来ない変数なんでしょうか？
適当なModuleを開いてNodeを見るとLocal Sphere Vectorと言う変数がありました。多分このTypeを作成するんでしょう。
最後のNew Expressionの意味は分かりません。
ExpressionってC++の用語でしたっけ。覚えていません。

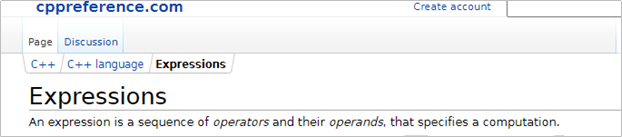

調べたらありました。Cppreference.comのExpressions [5] に詳しい解説がありました。
この解説を読むと、例えば=(x+2)の様な計算とか、Printf(x)のような関数など、OperatorとOperandsがあってその指定に基づいて何かしらのComputationをすればそれはExpressionになるそうです。
多分、これを作成するんでしょう。
でもそうするとDynamic Inputsと同じになってしまいますよね。これもまだちょっと分かりませんね。
こんだけ理解出来れば、Simulation Positionの意味ももっとよく分かりますね。
もう一回調べて見ます。

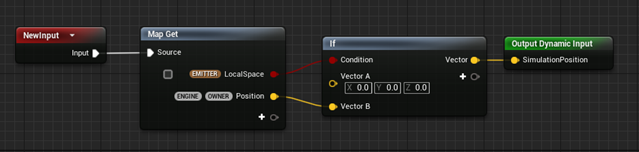

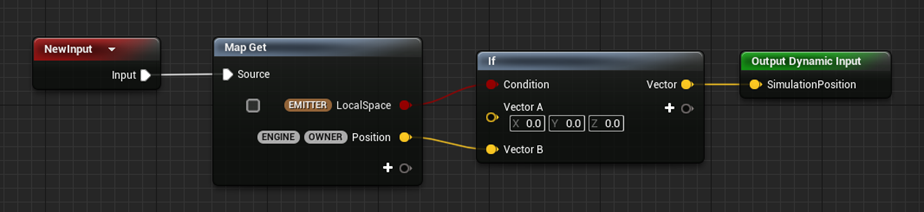

Simulation PositionのNiagara Dynamic Inputs Scriptを開くと以下の様になっていました。
おお。全く先週の説明文に合った通りの機能が実装されています。
Local Spaceにセットされている場合は0を返して、それ以外はPositionを返します。
Emitter PropertiesのLocal Spaceを見るとチェックされていませんでした。
と言う事は、Engine Owner の変数であるPositionの値が返されていますね。
となると先週考えた通り、やっぱりこのDynamic InputsはEmitterの中心を返していると考えられますね。だって対になるStart positionにセットされているのがParticleのPositionなんですから。
最後に、最初に意味が分からないと言ったNiagara Overview [3] にある以下の説明についてもう一回考察します。
＜＜Dynamic inputs are built the same way modules are built.＞＞
はい。これはもう言っている意味は明白です。
ModuleがModule Scriptで実装出来る様に
Dynamic InputsもDynamic Input Scriptで実装できます。
＜＜Dynamic inputs give users infinite extensibility for inheritance.＞＞
これは、抽象的な意味で言っているなら分かりますが、何かの機能を具体的に指して言っているとするとそれは分かりません。
＜＜Instead of acting on a parameter map, dynamic inputs act on a value type.＞＞
多分ですが、Parameter MapはModuleの事を指していると思われます。そこだけはちょっと曖昧です。
Value Typeは勿論、変数の型の事です。Dynamic inputsは常にある変数のTypeの値を返すと解釈出来ます。

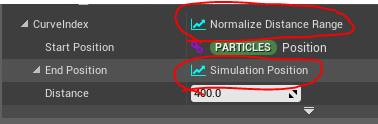

この例では、Curve IndexにDynamic InputであるNormalize Distance Rangeが使用されています。Normalize Distance RangeはStart Position とEnd Positionを指定する必要があります。このEnd Positionにもう一回Dynamic InputであるSimulation Positionを指定しています。

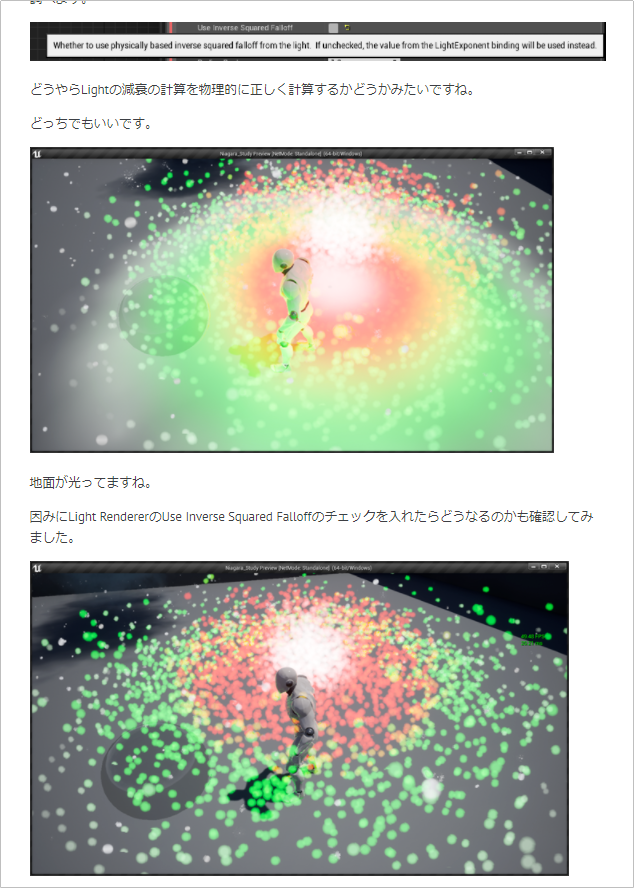

＜Light RendererのUse Inverse Squared Falloff＞
Rendererは開けないし、先週まとめた以上の情報は入りそうにないです。
と思ったら公式のDocumentにInverse Square Falloff [6] がありました。
この解説を読むと実際の光の減衰と同じ公式を使用して計算しているようです。
＜何でGPUによるSpriteの時はEmitterの境界を指定しないといけないのか＞
これは先週調べました。

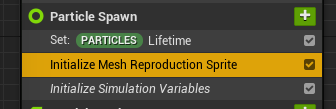

＜Initialize Mesh Reproduction Sprite Moduleについて＞
これは先週調べた以上の情報は分からなかったです。しかし公式のDocumentであるParticle Spawn Group [7]のUpdate Mesh Reproduction Sprite Moduleの項目にこのModuleの解説が書かれていたので、それについて＜Update Mesh Reproduction Sprite Moduleについて＞で解説します。
＜Update Mesh Reproduction Sprite Moduleについて＞

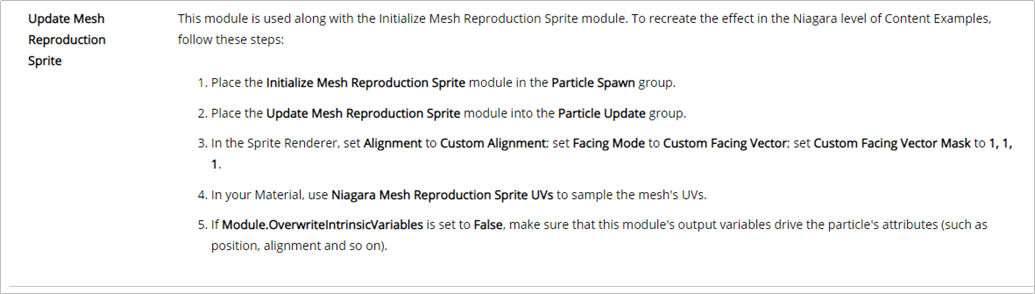

公式のDocumentであるParticle Spawn Group [7]のUpdate Mesh Reproduction Sprite Moduleの解説です。
１と２は分かりますがそれ以外の意味は分かりません。
それよりもContent Examplesに例があると書かれています。こちらを確認してみます。
ありました。
Niagara Advanced の1.5です。
中を開いて見ると
Update Mesh Reproduction Sprite Moduleはありません。
多分ですが、この辺のヤツが同じ働きをしているんでしょう。
この二つのModuleは今の私の手に負えるものじゃないです。
今回はここまでとします。
＜Materialの改良によるParticleの色付けについて＞
私のVersionのCrunchのMaterialはいかのように7種類使用しています。
先週、勉強したBuilding advanced effects in Niagara | Unreal Engine [1]では使用しているMaterialは一個でした。
それで、頭の部分だけ担当しているMaterial InstanceであるMIC_Crunch_Headを
先週作成したM_Crunch_Parent_Niagaraを元に作成して
Sprite RendererのMaterialにセットしたら
頭の部分だけは綺麗に表示されるのでは？
と思い試してみました。
駄目でした。
やっぱりMaterialはちょっと深くなるともう分からなくなります。
＜Spriteが常にカメラを向いている事を直すのに、Sprite Renderer ModuleのAlignmentとFacing Modeの値を以下に示した値に変更した事＞
ここでTutorialより以下の説明がありました。
この部分の意味だけは今なら分かるようになりました。

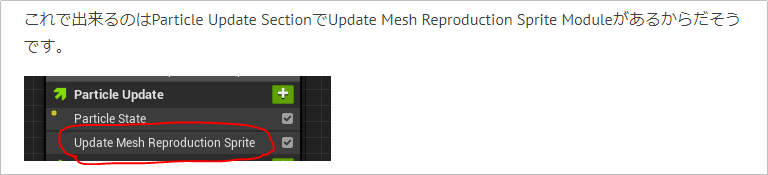

Update Mesh Reproduction Sprite Moduleで全てのMeshのNormal Vectorを計算しているはずです。その値をそのまま利用してFacing ModeでVectorに沿って整列させている訳です。

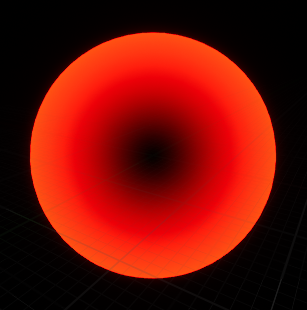

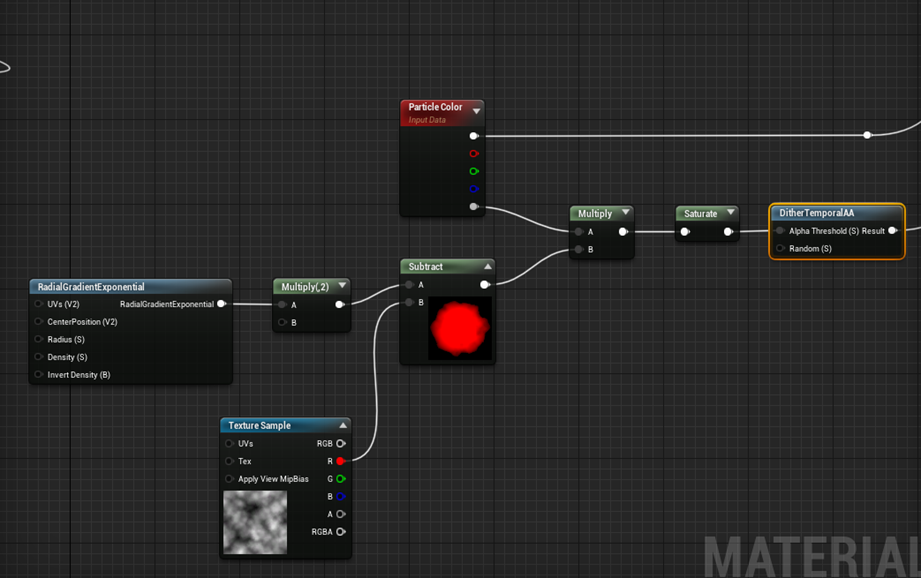

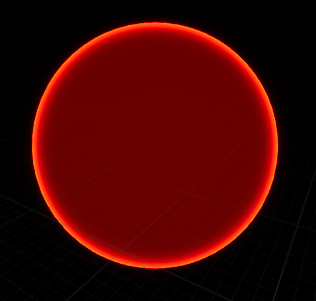

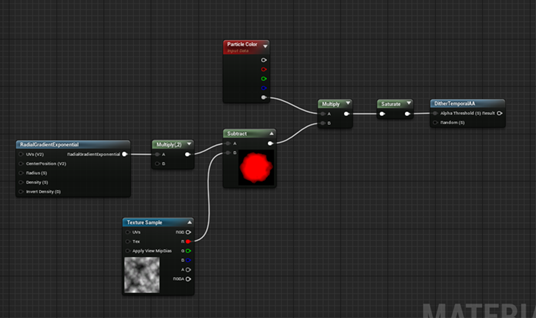

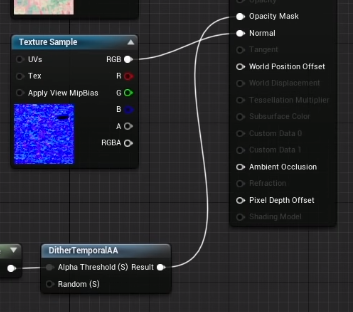

＜Spriteを丸くするために何をしたのか＞
この部分です。
この中で意味が分からないのはDither Temporal AAだけです。
まあでも、丸くはなるでしょう。
＜更に色を表示するためにInitialize Particle ModuleのColor を黒にした事＞
上記の図にあるParticleの値が
に繋がっているからでしょう。
2.3 Building advanced effects in Niagara | Unreal Engine [1]の勉強の続き
CrunchがObjectに触ったらCrunchのMaterialが消えるようにします。

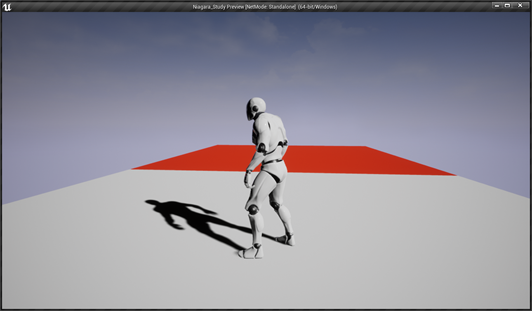

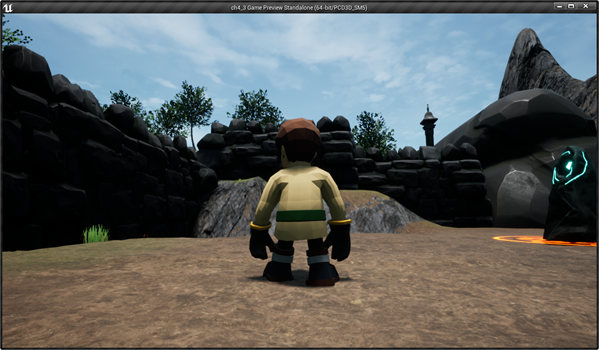

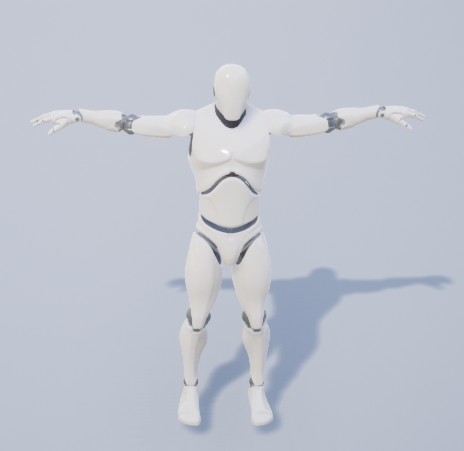

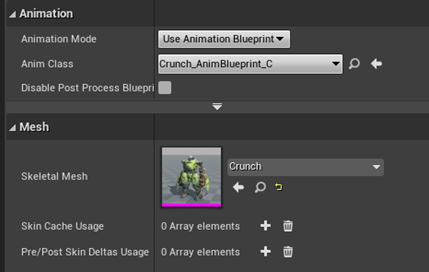

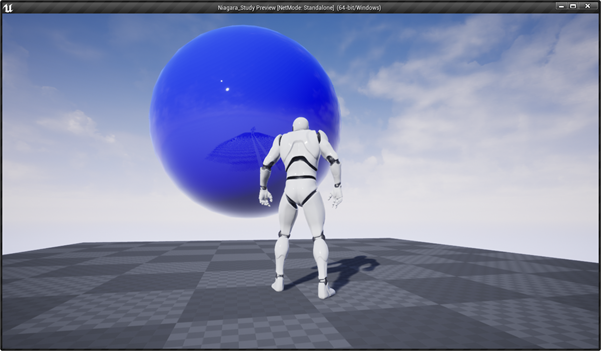

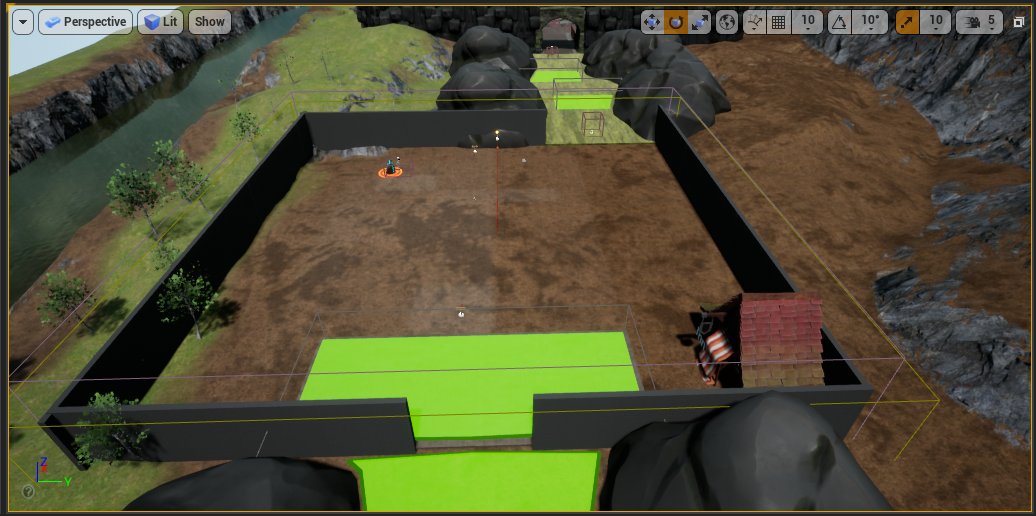

壁にぶつかったりするそうなので、Third Person CharacterのMeshをCrunchに変更しました。
Distance To Nearest Surfaceノードを使用するそうです。

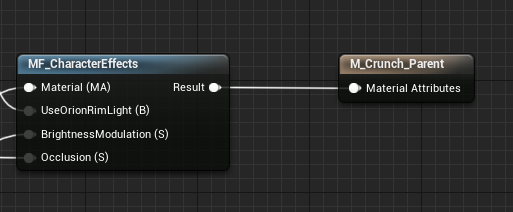

使用する箇所がCrunchのMaterial、つまりM_Crunch_Parentになります。
ちょっとそのまま使用しただけでは出来ないかもしれませんね。
次にDistance To Nearest Surfaceノードを使用するためにProject SettingのRenderingのLightingにあるGenerate Mesh Distance Fieldsにチェックを入れます。
Tutorialによると今度は以下の事を実装するそうです。
まず表面からの距離によってFadeさせます。次にFadeする前に黒いBandを生成します。
良く意味が分かりません。
そしたらこんな説明をしていました。

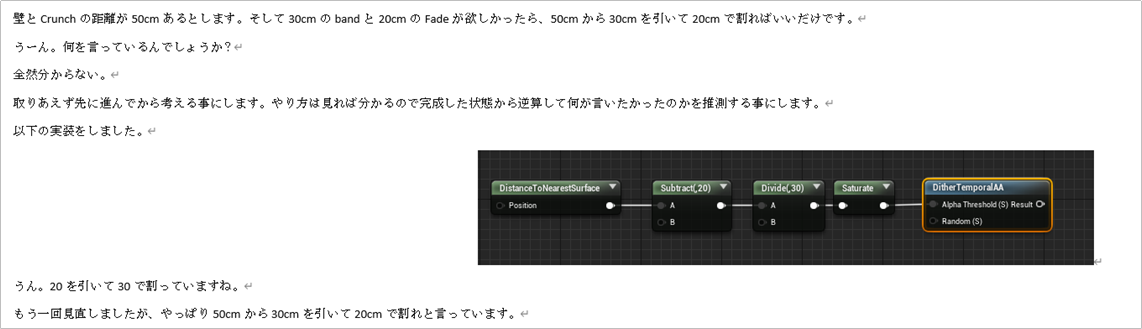

壁とCrunchの距離が50cmあるとします。そして30cmのbandと20cmのFadeが欲しかったら、50cmから30cmを引いて20cmで割ればいいだけです。
うーん。何を言っているんでしょうか？
全然分からない。
取りあえず先に進んでから考える事にします。やり方は見れば分かるので完成した状態から逆算して何が言いたかったのかを推測する事にします。

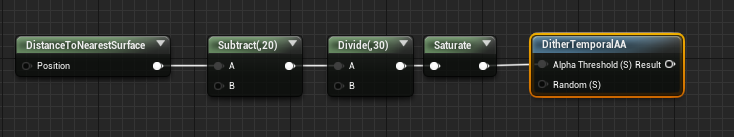

以下の実装をしました。
うん。20を引いて30で割っていますね。
もう一回見直しましたが、やっぱり50cmから30cmを引いて20cmで割れと言っています。
まあ、先に進みます。
今度はこれをOpacity Maskに接続します。

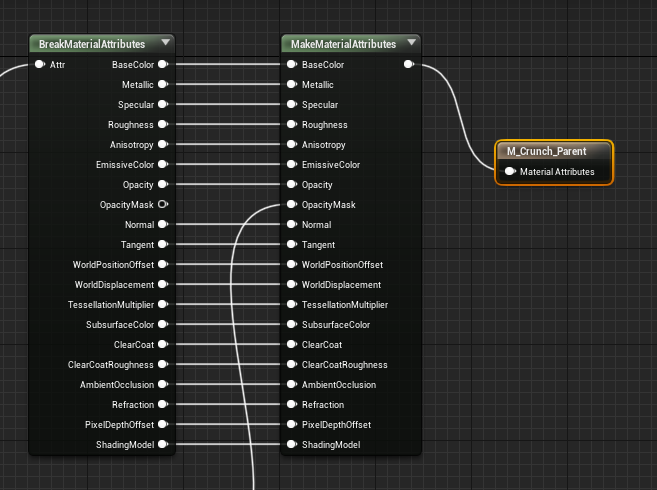

以下のようにして繋ぎました。
更にMaterialのBlend ModeをMaskedに変更します。
Imageが消えてしまいました。

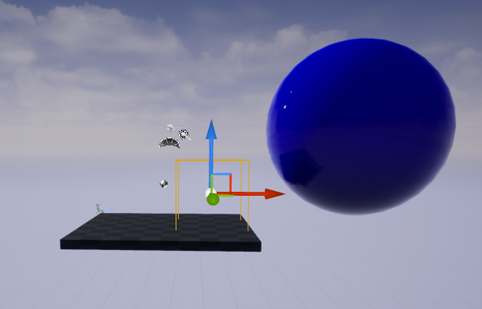

Tutorialではこれでテストしています。
私も自分のを試してみました。
おお。
Crunchの足にガラス玉が当たっていますが、足がFadeしています。
理由は良く分からないけど出来ていますね。
だけどこのやり方だと足首から下は常に消えてしまいますね。
今度は、このCrunchの表面に発生したParticleをバラバラにするそうです。
それをするためには、NS_DissolveEffectのそれぞれのParticle にバラバラに動く物理をBlendする必要があるそうです。更に、そのためには、現在どのくらいの量のParticle がDissolveしてるのかを記録するための変数が必要になるそうです。
うーん。
もう付いていけません。
言われた通りにやるだけです。

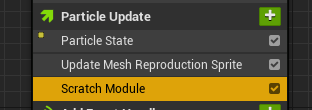

Scratch Pat Moduleを作成しました。
名前をGet Level Of Dissolveに変更しました。
この名前の変更方法は単にクリックするだけです、選択画面には名前を変更するはありません。
今度は表面からの距離を測ります。
それはNew Collision Queryを使用する事で可能だそうです。
もう全然分かりません。

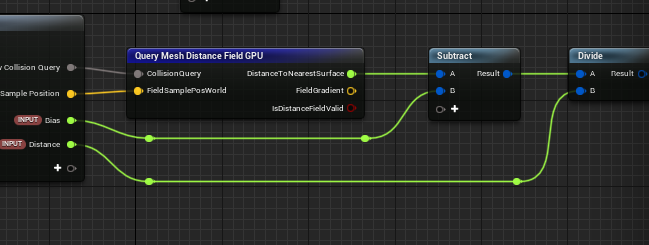

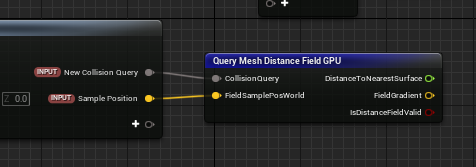

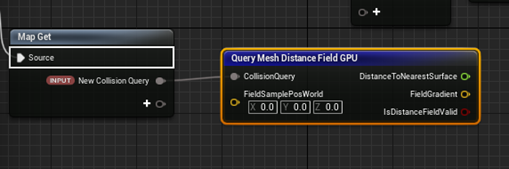

そこにQuery Mesh Distance Field GPUを繋げます。

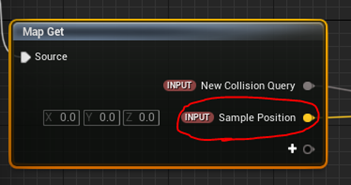

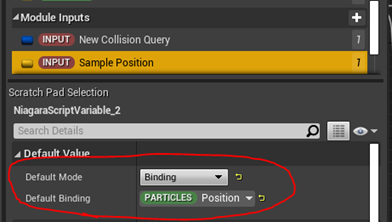

今度はVectorを追加して名前をSample Positionに変更しました。
そして以下の赤で囲った部分の値を変更しました。
こうする事でSample PositionのDefault値はParticleのPositionになるのでしょうか？
あ。分かりました。これで表面とParticleの距離が判明したんです。
すると次にやる事は
これです。
引き算して割り算です。
引き算する値を追加します。Floatで作成してBiasと名付けました。
更に割り算用の値も追加しました。

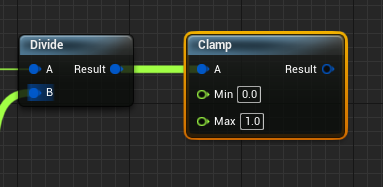

値が0と1の間になるようにします。Scratch Pat ModuleにはSaturate ノードが無いからかClampを使用しています。

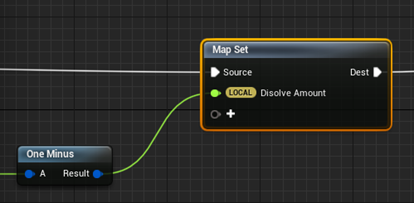

今度は値を逆にするためにOne Minisノードを追加します。
Out put用のfloat、Dissolve Amountを作成します。
今度はName SpaceをLocalからOUTPUTに変更します。
変更したらOUTPUTにMODULEも勝手に追加されました。
こんな機能があるなんて初めて知りました。
この色付きの名前はName Spaceだったんですね。
後で詳しく勉強しましょう。
最後にApplyボタンを押してこのModuleを作成します。
こんな感じになりました。
Get Level Of Dissolve Moduleに値を追加します。
これで後はこの値をBlendすれば終わりです。

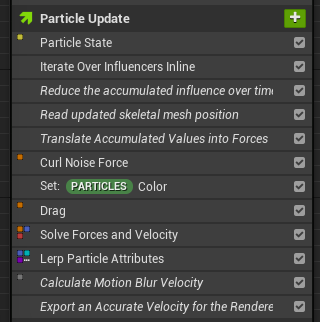

まず最初に
のWrite to Intrinsic Properのチェックを外します。
この理由は、Solve Forces and Velocity ノードの後にUpdate Mesh Reproduction Sprite Moduleがあると
Solve Forces and Velocity ノードの情報はUpdate Mesh Reproduction Sprite Moduleに上書きされてしまいます。
それを外すためにWrite to Intrinsic Properのチェックを外します。
次にLerp Particle Attribute Moduleを追加します。

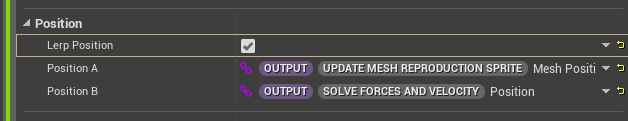

次にLerp Positionの値を以下の様にセットしました。
何でこの値で良いのかは分かりません。一回復習しますのでその時に考えます。

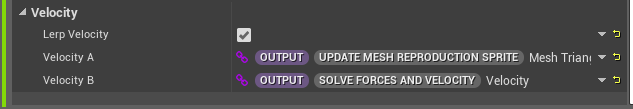

今度はVelocityの値を指定します。
何でこの値を選択したのかは後で考えます。
最後にVortex Velocityを追加します。
これで完成だそうです。

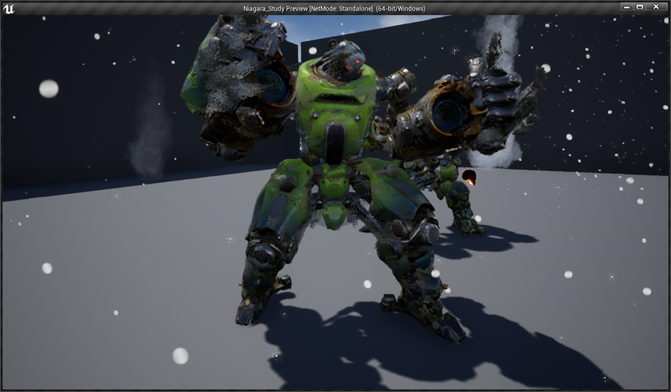

テストしてみます。

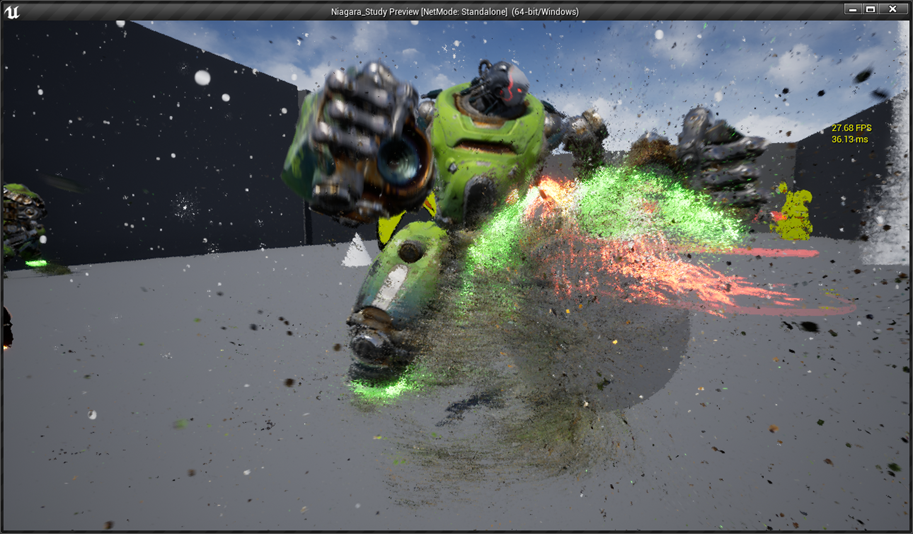

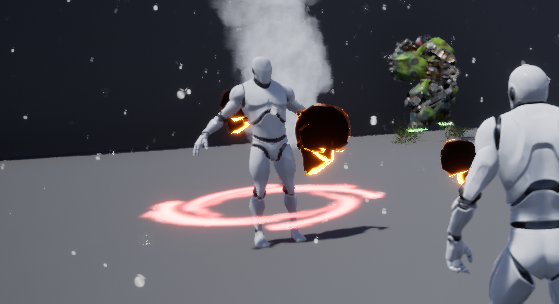

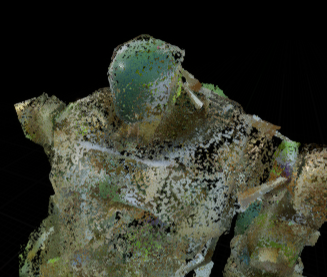

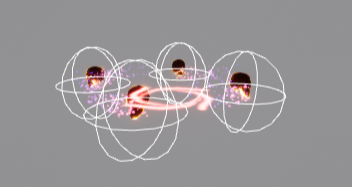

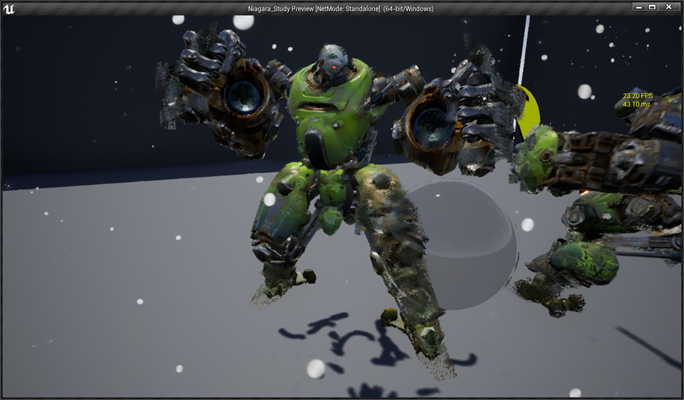

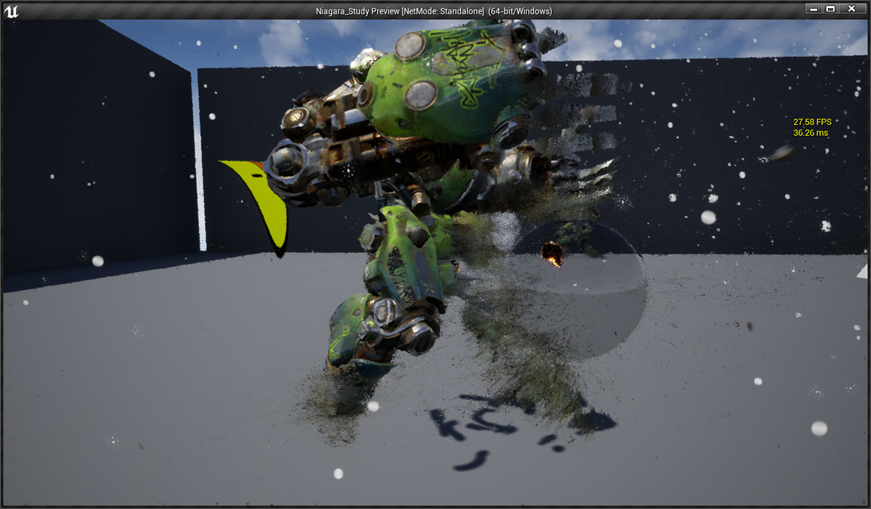

おお、壁にぶつかった場所がParticle化して空中に舞っています。
凄いです。
Tutorialの残りを見てたらもう一個Moduleを追加していました。
終りじゃなかったです。

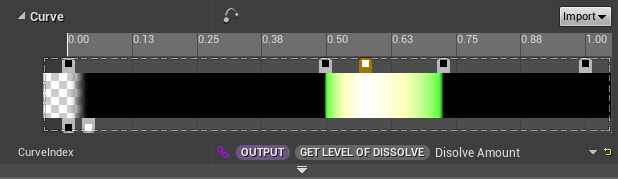

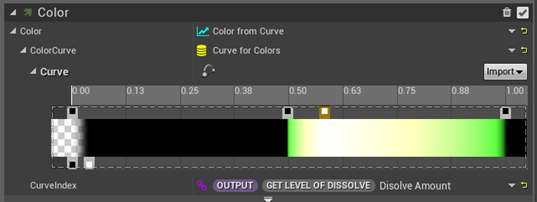

Color Moduleを追加しました。
Testします。

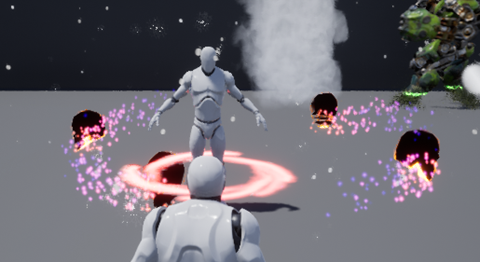

Particleが光っています。
少しだけ微調整します。

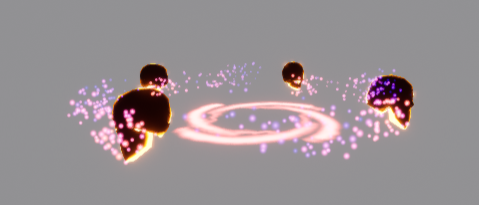

発光している部分の幅が狭くなりました。
これでBuilding advanced effects in Niagara | Unreal Engine [1]の勉強は終わりました。
2.4 Building advanced effects in Niagara | Unreal Engine [1]の総括
もう頭が一杯で何も考えられません。来週、気持ちが落ち着いたら後半部分の復習と全部の総括を行います。

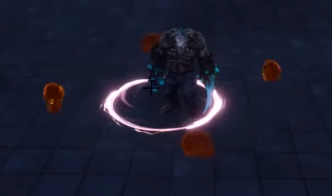

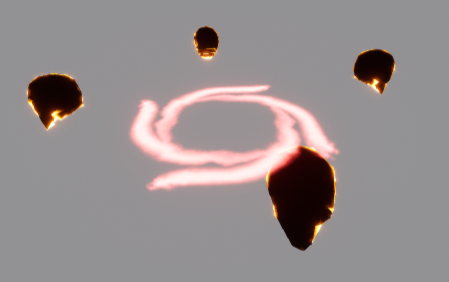

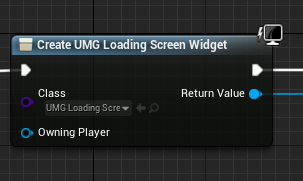

３．Cascade: 先々週の続き
先週、時間がなくてCascadeの勉強は出来ませんでした。2021-08-30のブログで勉強した続きをやっていきます。
CGHOW氏のUnreal Engine Skull Aura Tutorial | Download Project Files [8] を途中まで勉強しました。
今週は残りをやります。
3.1 2021-08-30のブログの復習
もう何を勉強したのか忘れてしまったので2021-08-30のブログで復習をします。
＜骸骨を回転させる＞
2021-08-30のブログは、区切り良くまとまってないので、勝手に区切ってまとめます。
最初の区分は、髑髏を回転させる所です。
Initial Velocity ModuleでLocked Axesの値をXYZに固定し

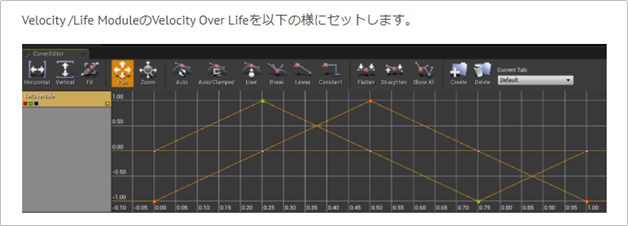

かつVelocity/Life ModuleのVelocity Over Lifeの値を以下の様にセットして骸骨を回転させています。
次にRequired ModuleのScreen Alignmentの値をPSA Velocityに変更する事で、骸骨の向きが前を向くように調節しています。
ただし骸骨が一瞬だけ横を向くバグが発生しています。
そして色々検討しているんですがその原因が分かっていないです。
＜骸骨を光らせる＞

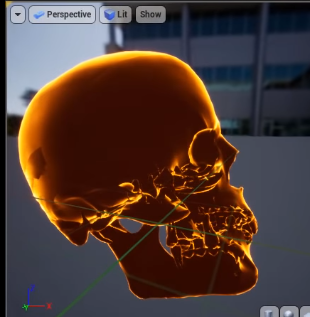

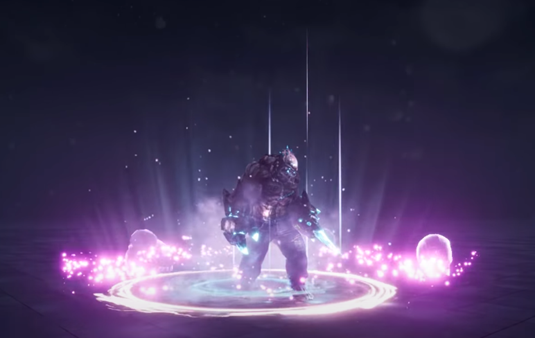

以下の図の様に骸骨を光らせます。
正し、この図の骸骨はCGHOW氏が作成したものです。
私が出来たのは以下の骸骨です。
この違いは使用したMeshの違いのせいです。使用するMeshの違いによってもこんなに違う結果が生まれるとは驚きでした。
＜専用のMaterialを作成する＞

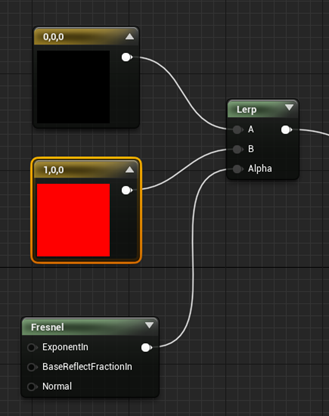

光る骸骨のための専用のMaterialを作成しました。
そこではFresnel関数が使用されています。
Fresnel関数については以下の事を勉強しました。

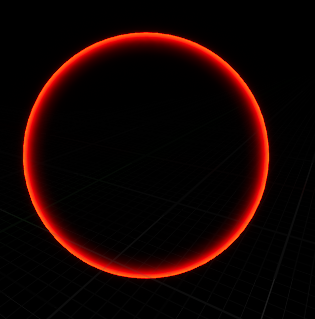

Fresnel関数にはBase Reflect FractionとExponentInの二つのParameterがあります。
ExponentInは外円の大きさを管理しています。

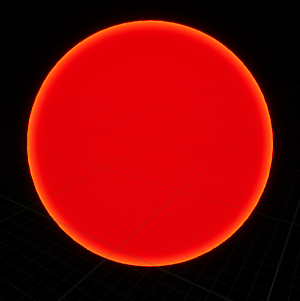

ExponentIn = 10、
ExponentIn = 5、
ExponentIn = 1
となっています。
Base Reflect Fractionは内円の色の濃さを管理しています。
Base Reflect Fraction = 0
Base Reflect Fraction = 0.01
Base Reflect Fraction = 0.04
となっています。Base Reflect Fractionの値の範囲は0から0.04位が適切な値でとても小さい値の変化で内円の色が物凄く濃くなります。
3.2 Unreal Engine Skull Aura Tutorial | Download Project Files [8] の続きを勉強する
＜Shock Wave Effect＞

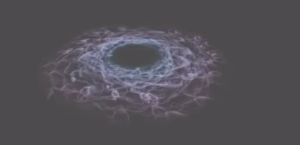

今度は以下に示したようなShock Wave Effectを作成します。

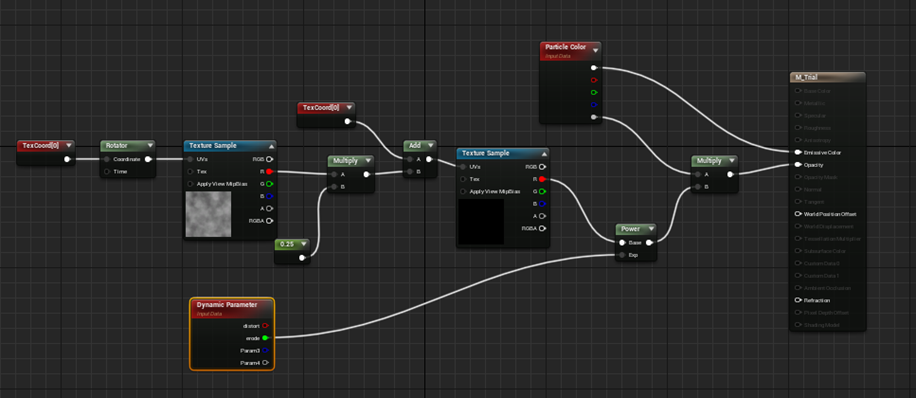

使用するMaterialを以下の様に作成しました。
こんなイメージです。
何故か端が切れています。

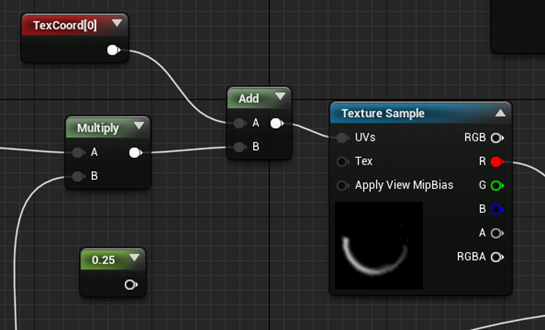

Materialを読むと以下の部分でTexCoord[1]に値を足しているからTextureがずれるのは当然です。
Textureの白い部分を縮小しました。
端が切れなくなりました。
ここからTutorialはほとんど説明しないで以下の形になったと言っています。
しょうがないので色々数値を弄って以下の物を作成しました。

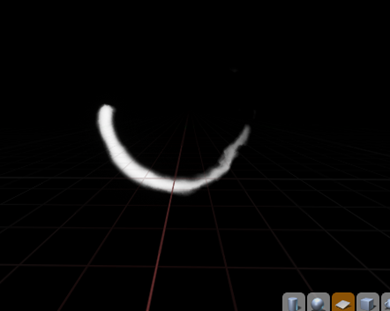

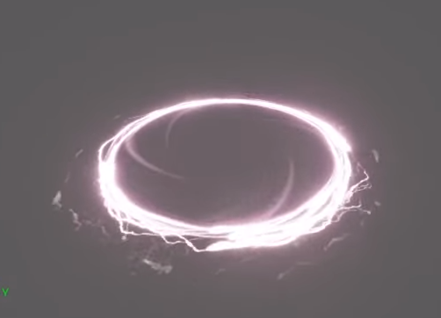

こんな感じです。
CGHOW氏の作成したTrailは線がとても細いんです。何をやっても回転を加えると私のは太くなってしまいます。
Tutorialでは紫色に代えていますが、ここはスキップしておきます。
＜骸骨から出る粒々のEffectの作成＞
今度は骸骨から出る粒々を再現します。
以下のWidgetを使用しました。
これらの機能については後で調べます。

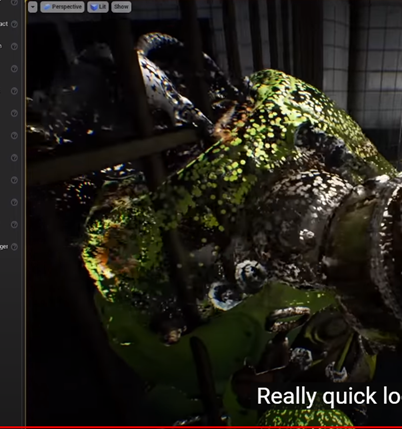

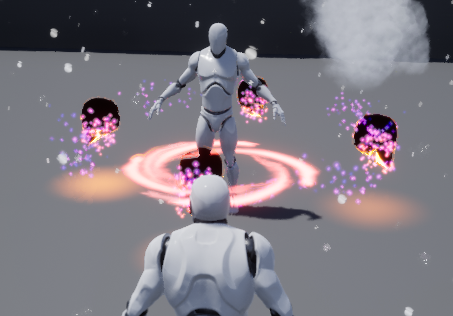

実際のLevelではこんな感じです。
うーん。綺麗ですね。
＜Light Effectを骸骨に追加する＞

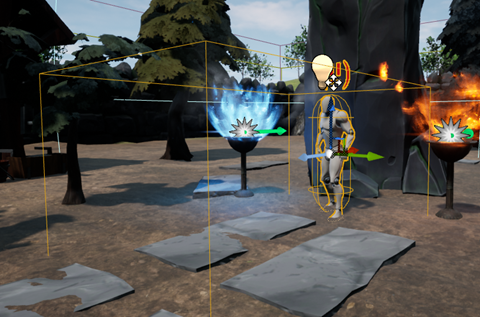

今度は骸骨にLightを追加します。
床が光るようになりました。
因みにPreviewではこんな感じです。
これはNiagaraのLight Renderingと同じEffectですね。
＜Smoke Effectの追加＞
今度はSmokeを追加します。
こんな感じになりました。
Smokeに関しては十分勉強したのでここでは結果のみ示します。
＜Monsterに蛍光色をつける＞
これはスキップします。
＜Rayを作成します＞

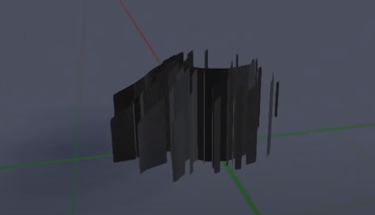

以下の様なRayを追加します。
これには以下の様なMeshを使用しているので今回はパスします。

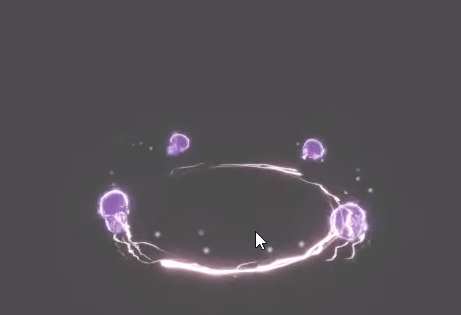

＜Ring を追加します＞
こんな感じのヤツです。
この辺から気力が尽きてしまいました。
残りはまた来週やります。
４．Map１の作成
今までは、ゲームの機能を作成するために色々なActorを無差別に配置していましたが、先週、とうとうMap１がGame用、Map1_Testがテスト用に分割出来ました。今週はMap１を整理します。
そこで今週はMap1のLevel Designを行います。
こんな感じで要らないActorは全て排除しました。
まず壁から直していきます。

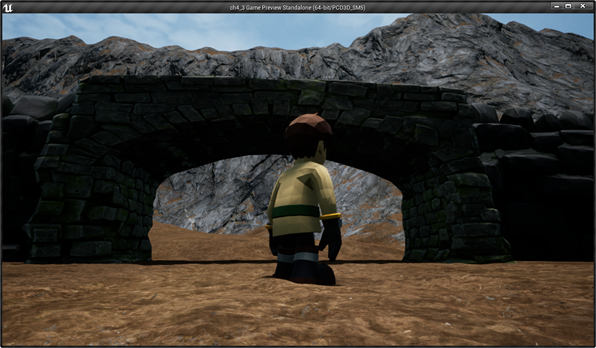

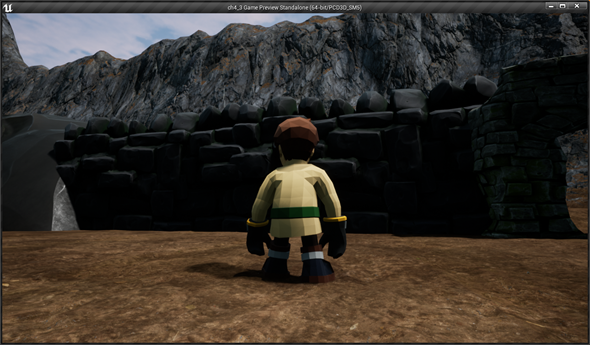

こんな感じです。
後、何をすべきなのかが分かりません。
木を加えて、簡易的な神殿めいた物を作成しました。
更にNPCを一体配置します。
そのNPC用のセリフを考えます。
まだ途中ですが先に、このセリフを表示出来るようにします。

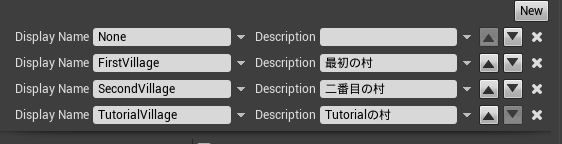

EnumのVillage NameにTutorial Nameを追加します。

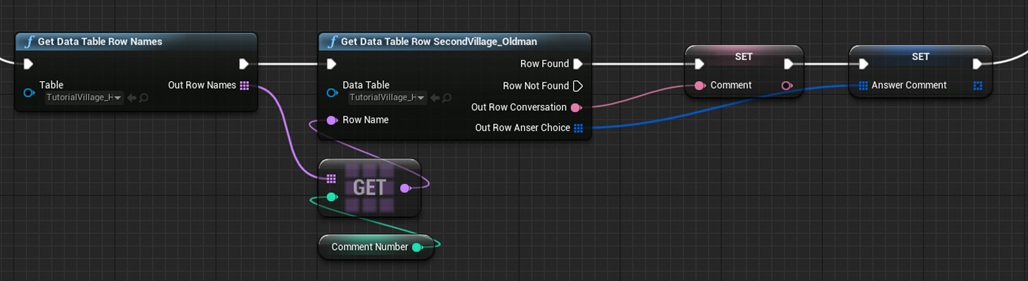

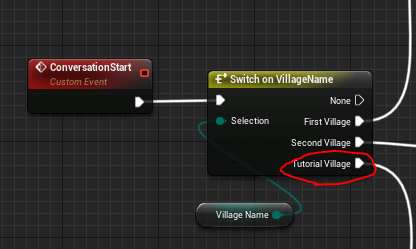

Headman Welcome WidgetのConversation Start EventのSwitch on Village NameのTutorial Villageに追加の実装をします。
ここで先程作成したNPC用のセリフを読みこみます。
これでいけるはずです。
テストします。

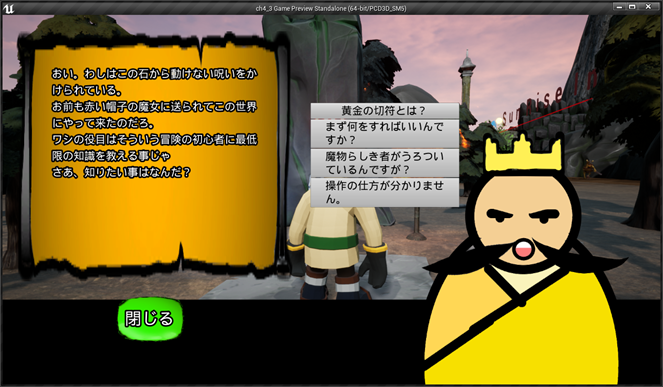

出来ていますね。
それではセリフを直していきます。

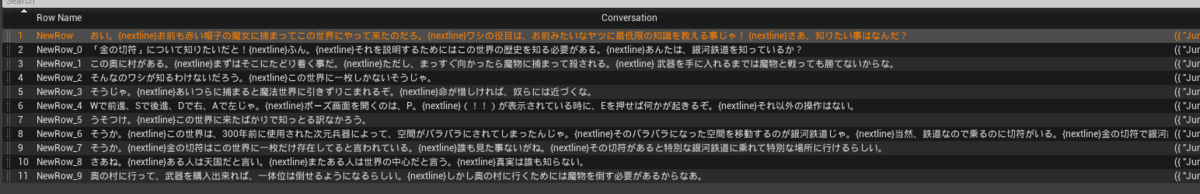

全部の会話に対応出来るようにしました。
５．Characterの変更
今度はCharacterを変更しようと思います。
2021-08-30のブログで述べていますが、
たまたま半額セールしていたので買ってしまいました。
そしたらAnimationはついていませんでした。
後でTechnical Detailを読み直したら、
と書かれていました。
Epic SkeletonにScaledはOKですがRiggedは駄目ってどういう意味なんでしょうか？
分からないのでSkeleton Assets: Anim Retargeting Different Skeletons | 03 | v4.8 Tutorial Series | Unreal Engine [9] で行われている方法でやってみます。
UE4_Mannequin_SkeletonのRetargeting Managerを開きSet up RigのSelect Rig にHumanoidを選択します。
そしたらSaveしろとMessageが表示されます。
Tutorialによると以下のSaveを押せばいいそうです。
押しました。
今度は、SK_Character_Fantasy_Skeletonを開いて

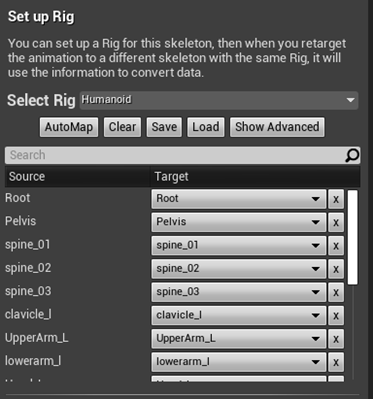

Retargeting ManagerのSet up Rigを見ると
全く同じ名称で1:1 で対応していました。
これは活けそうです。
ここでもSaveをします。
今度は

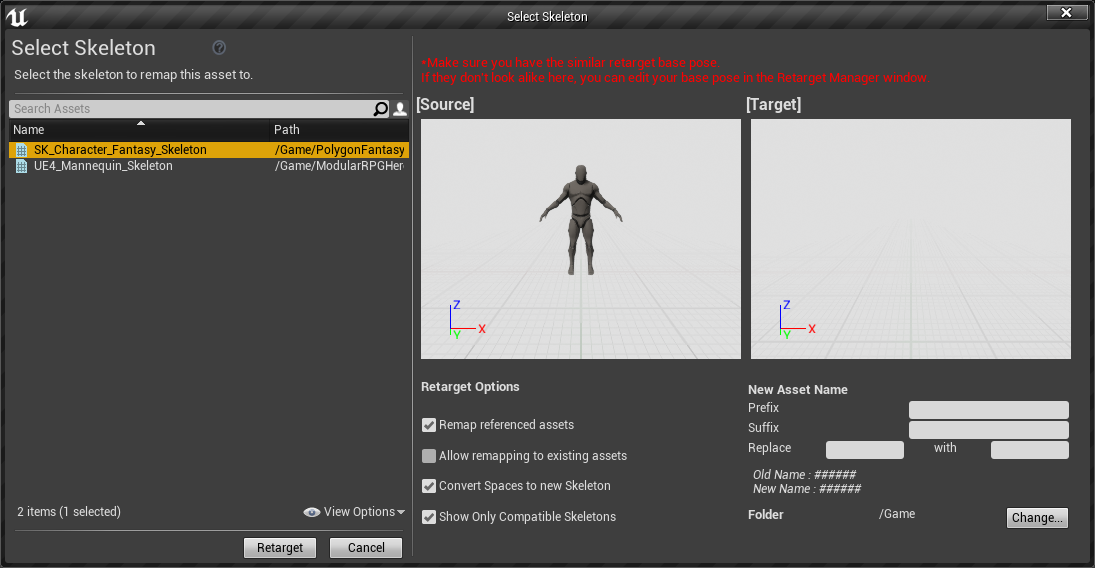

を選んでRetarget Anim Assets を行います。
あれ、Fantasy_Skeletonの方のMeshが表示されませんね。
SK_Character_Fantasy_Skeletonのこのイメージより
Tポーズをしていると仮定して先に進みます。
UE4_Mannequin_SkeletonのポーズもTポーズに変更します。
ここでSaveしろとTutorialでは言っていますが私のManage Retargeted Base PoseにはSaveボタンがありません。
良く分からないですが、Select SkeletonのUE4_Mannequin_SkeletonのポーズもTポーズになったのでOKとします。
何でTargetにFantasy_SkeletonのMeshが写らないんでしょうか？
一応、UE4Editorを再起動したんですが、変わりません。
これでRetargetをやってみます。
出来ています。

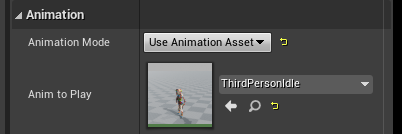

NPC_PersonのAnimationの設定を以下の様に入れ替えると

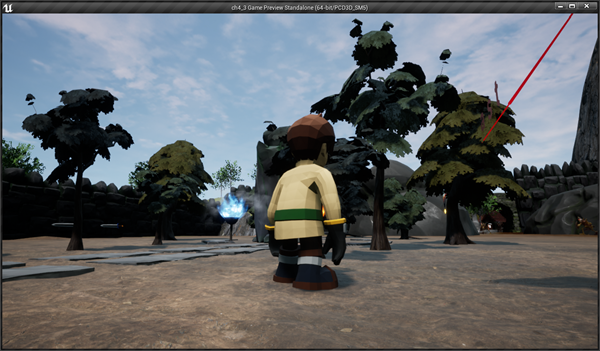

こんな感じになりました。
王様、小っちゃい。

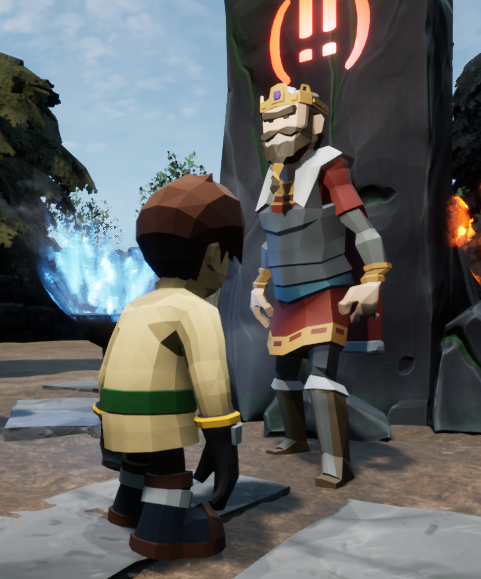

王様のサイズを1.5倍にしました。
今度は王様、明後日の方を見ています。

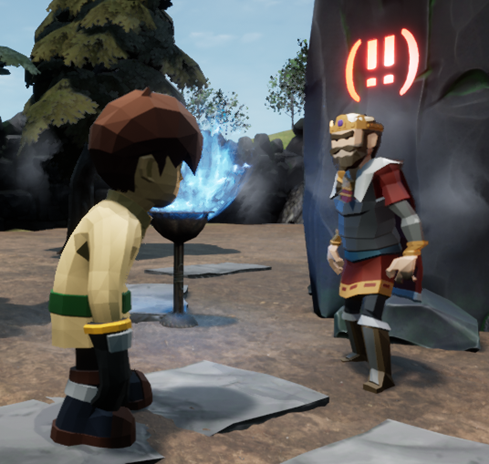

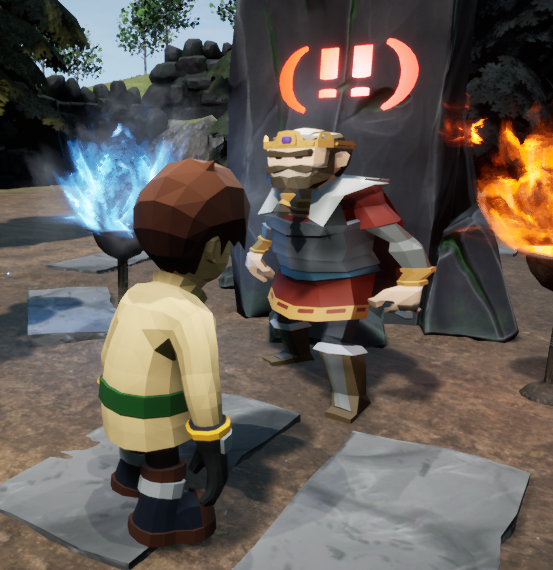

王様の身長は変えずに横と縦だけ2倍にしてみました。

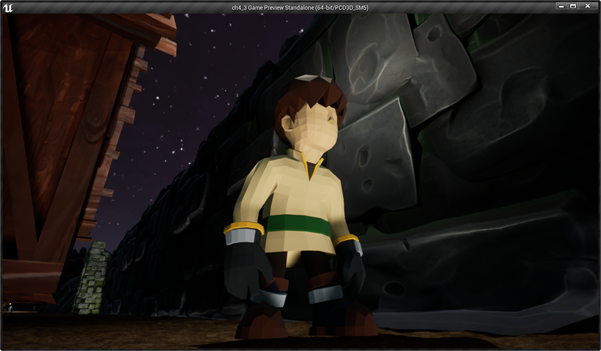

今度はイイ感じです。
よく見るとやっぱりおかしいですが、まあ自分でモデルを作成する事は出来ないのである程度の所で妥協するしかありません。
６．Loading Screenの勉強の続き
6.1 先週までの流れ
新しいMapを読み込んでいる間に銀河鉄道内で会話をしている機能をRPGに追加したかったのでBackgroundでLevelをLoadする方法を調査していました。
その結果
- UE4C++からBackgroundでLoadする方法。
- Load Stream Level ノードを使用する方法
- Plug inであるAsync Loading Screenを使用する方法
の３つの方法がある事が分かりました。
最初のUE4C++からやる方法はAsync Loading Screens and Transition Levels | Unreal Fest Europe 2019 | Unreal Engine [10]で勉強しました。勉強の内容は2021-08-16のブログと2021-08-23のブログにまとめてあります。これは講演の内容を理解しただけで実際に自分で試してはいません。
次のLoad Stream Level ノードを使用する方法は、巨大なMapを複数のSub Levelに分割して作成してSeamlessに呼び込む場合でしかLoad Stream Level ノードの使用方法や機能の説明がなかったので、まずその場合におけるLoad Stream Level ノードの使用方法や機能の説明を勉強しました。
Load Stream Level ノードについて完全に理解したのでLoad Stream Level ノードを使用してLoading Screenを作成する方法をMathew Wadstein氏の HTF do I? Loading Screens using Level Streaming in Unreal Engine 4 [11] で勉強しました。
意外にこのTutorialが複雑で最後まで終わりませんでした。
今週はこのTutorialの続きからやっていきます。
6.2 HTF do I? Loading Screens using Level Streaming in Unreal Engine 4 [11]の復習
先週、勉強した内容をほとんど覚えていないので先週のブログを見ながらの復習からやります。
- 準備編：Start ButtonのあるWidgetまでの作成
- 本編：Start Buttonの実装
- 本編２：Interfaceの追加によるEventの作成
- 本編３：InterfaceからのEventを使用する事で、LevelとWidget間の連絡が出来る様にする

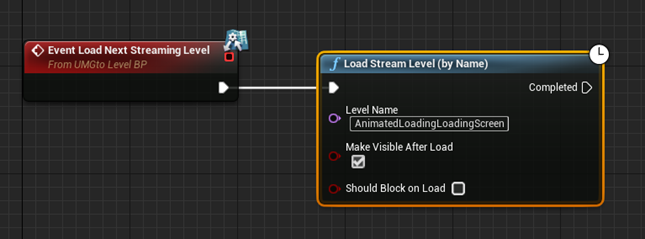

- 本編４：Event Load Next Streaming Levelの実装
- 本編５：Animated Loading Loading ScreenのEvent Load Loading Screenの実装
思い出してきました。Stream LevelのEventを、InterfaceをImplementする事で作成すると、そのEventはWidgetから呼び出せるようになるんでした。
思い出しました。
今度、Animated Loading Map1を作成するんでした。
＜Animated Loading Map1の作成＞
Animated Loading Map1を作成する前に以下のActorをAnimated Loading Pers Levelに追加しました。

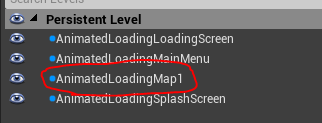

Animated Loading Map1をStream Levelとして作成しました。

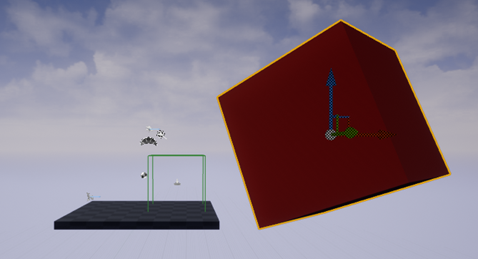

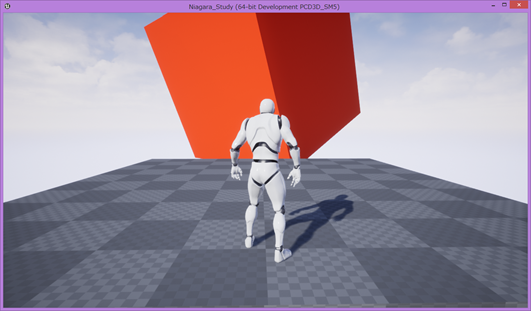

Animated Loading Map1に赤いBlockを追加しました。

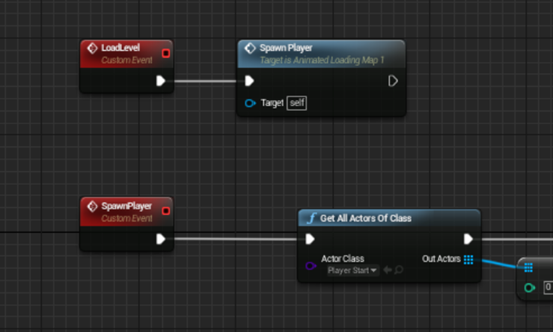

Source CodeのAnimated Loading Map1を見ると単にPlayer が操作するキャラを生成しているだけです。
Third Person Characterが生成される私のProjectは実装する必要はないです。
テストします。

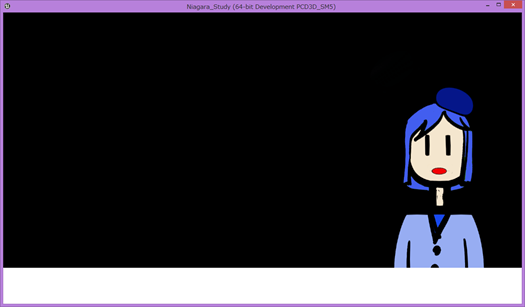

UMG Splash Screen widgetが表示されます。
本当のGameで言えばイントロ部分に当たるのでしょうか？

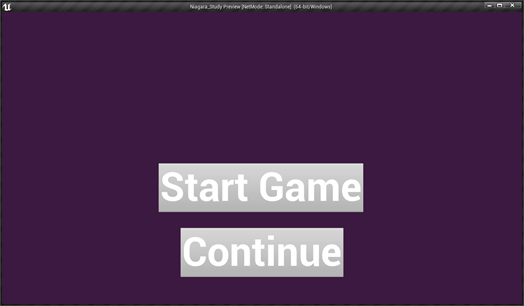

次にMain Menuが表示されます。
ここでStart Gameを選択します。

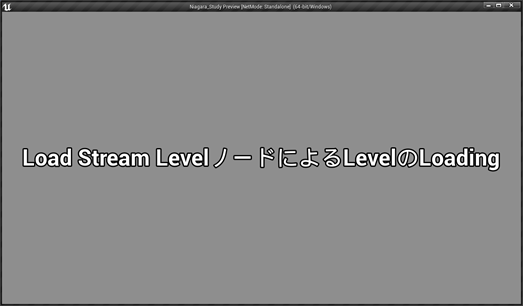

するとLoading Screenが現れます。
この時にBackgroundでAnimated Loading Map1がLoadされているはずです。
Animated Loading Map1のLoadが終わるとPersistent Level + Animated Loading Map1が表示されました。
一応これで、Loading Screenを実行中にBackgroundでLevelをLoadする方法は分かりました。
6.3 Load Stream Level ノードを使用してLoading Screenを作成する方法のまとめ
理解するために全部やりましたが、結論はLoading Screen をWidgetで表示して
その間にLoad Stream LevelノードでStream Levelを読み込むだけでした。
はい。
6.4 Load Stream Level ノードを使用してLoading Screenを作成する方法の問題点と応用
この勉強をするまでStream Levelの存在自体、知らなかったです。その事とその使用方法について勉強出来た事は良かったですが、これでLoad出来るのはSub Levelだけです。全く別なLevelをLoadする時にこの方法が使用出来ない事も確認出来ました。
つまり私の「銀河鉄道に乗車中にBackgroundで次のLevelをLoadする。」事には、この方法は使えない訳です。
うーん。
しかし、Stream Levelの存在とその使用方法を学べたことはこれからのGame制作にかなり役に立ちます。
Landscape4で出現するMonsterを区域毎に分けて出現するやり方は実装するのに結構手間がかかりました。でもこれをStream Levelを使用して実装したら凄く簡単に出来たと思います。
７． How To Make A Loading Screen In 5 Minutes Unreal Engine 4 Tutorial [12]を勉強する
7.1 How To Make A Loading Screen In 5 Minutes Unreal Engine 4 Tutorial [12] の概要を調べる
やっと最後のLoading Screenの作成方法であるPlug inを使用する方法まで来ました。以下のplug inを使用するそうです。
まずは How To Make A Loading Screen In 5 Minutes Unreal Engine 4 Tutorial [12]を軽く見てみます。
Open Level ノードを使用しています。これでもAsync Loadingになるんでしょうか？

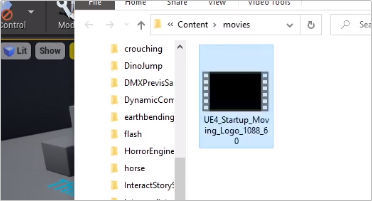

Loading Screenに映像を使用するんでしょうか？Mp3 fileも手動でImportしています。
Project SettingからAsync Loading Screenを選択しています。
これって元からある機能なんでしょうか？それともAsync Loading Screen を使用した結果、使用出来るようになったんでしょうか？

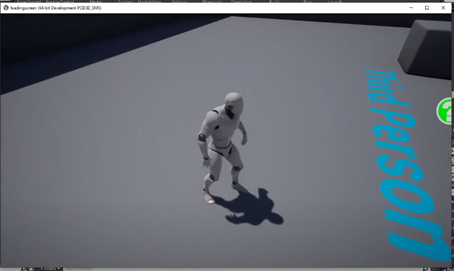

最初に2秒くらいの映像が流れました。これが先程、手動でImportした映像のようです。
Play画面が出た後、次のLevelに移動しました。

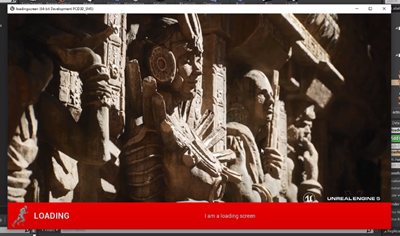

Open Levelで新しいMapを読み込んでいる時に以下のイメージが表示されています。
成程、AsyncしてLoading しています。
パラッと見た限りですが、Stream Levelではなく全く別のLevelをBackgroundでLoad出来るみたいですね。
7.2 How To Make A Loading Screen In 5 Minutes Unreal Engine 4 Tutorial [12] をやってみる
凄い簡単そうなので実際にやってみます。
取りあえず２つのMapを作成しました。
この２つはそれぞれ独立したMapです。

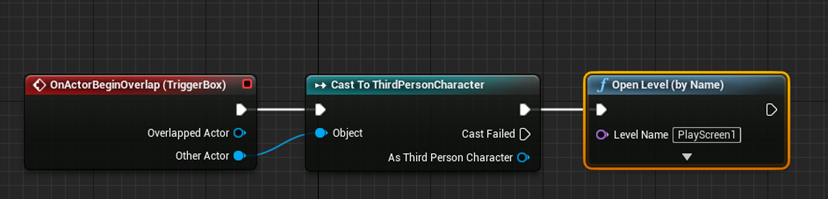

Tigger Boxを配置してその中に入ると反対のMapをLoadするようにします。
勿論、使用しているNodeはOpen Levelです。

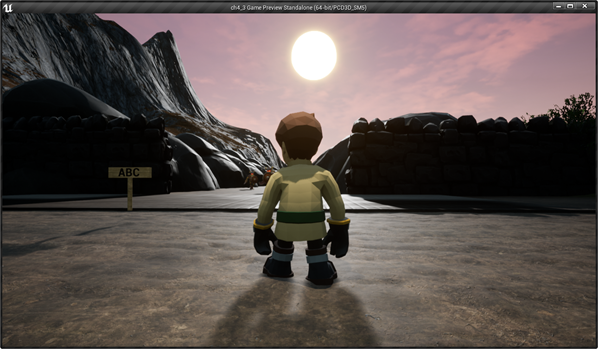

実際にPlayしてみるとこんな感じです。
ここに先程のPlug inを入れてテストしてみます。
あ、そうだ。
先程述べたProject SettingのAsync Loading Screenを調べておきます。
やっぱりないですね。これはPlug inを入れたら表示されるようです。
＜Async Loading ScreenをImportする＞

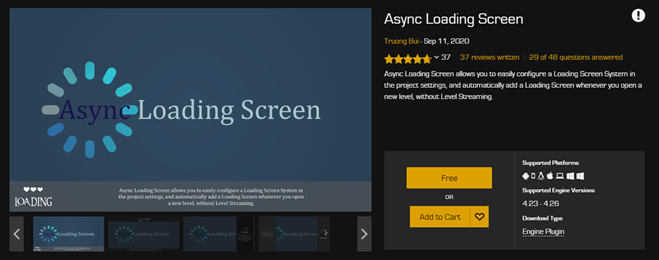

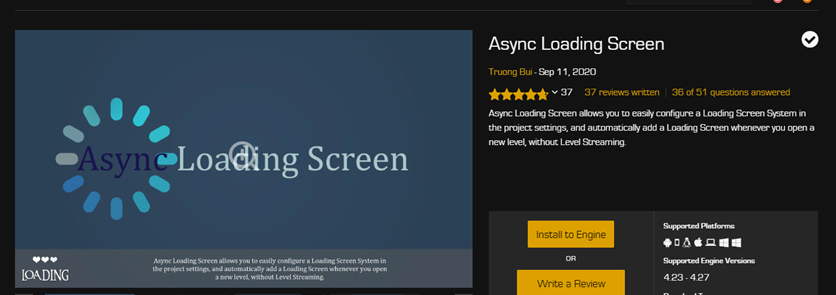

Market PlaceからAsync Loading Screenを手に入れます。
うーん。
これはEngineにInstallするタイプなのか。
4.26にInstallしました。
4.26のPlug inを開いてAsync Loading ScreenをEnabledにします。
UE4Editorを再起動させます。
Project Setting のGame欄にAsync Loading Screenが新しく表示されました。
＜Async Loading Screenを使用してBackgroundでLevelをLoadする＞
How To Make A Loading Screen In 5 Minutes Unreal Engine 4 Tutorial [12]の1.45分辺りを参考にしてImageをImportします。

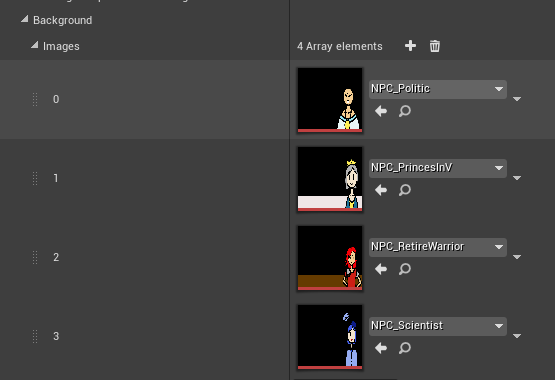

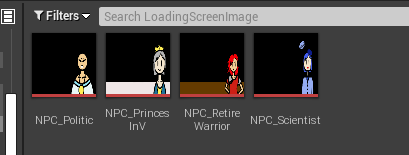

Loading Screen用にImageを４つImportしました。
Moveは無視して先に進みます。適切なMP3 fileが無いです。
多分なくても出来るでしょう。
Project SettingのAsync Loading Screenを開きます。
こんな感じです。
General欄から見て行きます。
Startup Loading Screenはゲームが開始された時だけ流れるLoad画面だそうです。
Default Loading Screenは新しいLevelがLoadされるたびに流れるLoad画面だそうです。
今回はDefault Loading Screenの使用方法さえ分かれば十分です。
BackgroundのImageに先程ImportしたImageをセットしました。
今度はTip WidgetのTip Textに文字を追加しました。
これも表示されるのでしょうか？
興味深いです。
TutorialではLoading WidgetのLoading Icon TypeをCircular ThrobberからImage Sequenceに変更していますが私はこれでいいです。
今度はLay outの設定です。

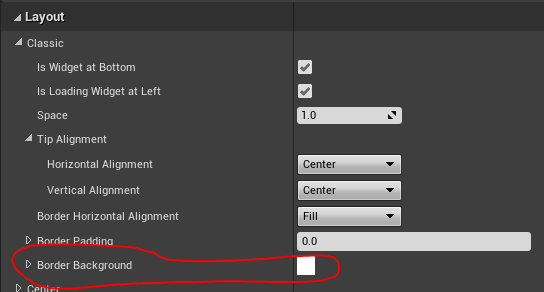

Tutorialでは下のBorder Backgroundの色を変えていますが、取りあえずはこのままで行きます。
最後にMinimum Loading Screen Display Timeの値を5秒に変更します。
これで設定は終りみたいです。
テストしようとしたら、TutorialでStand Alone Gameの時しか機能しないと言っています。
はい。
それではテストします。
＜Async Loading Screenのテスト＞

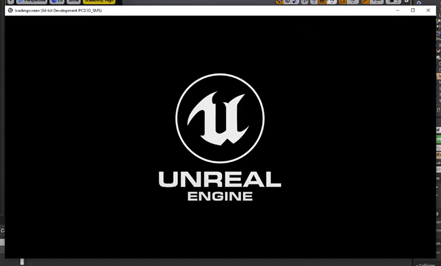

Gameを開始したら以下の画面が現れました。Startup Loading Screenで何も指定していない時はDefault Loading Screenが呼ばれるようです。
文字もCircular Throbberも見えません。Backgroundの色のせいでしょうか？
Game Play画面になりました。
次のLevelに移動します。
Loading Screenが表示されました。
これも文字もCircular Throbberも見えません。
Border Backgroundの色をオレンジに変えました。
もう一回テストします。

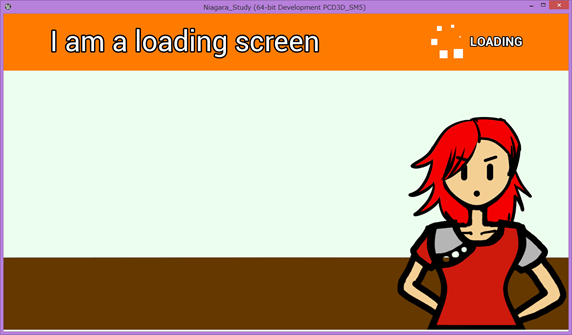

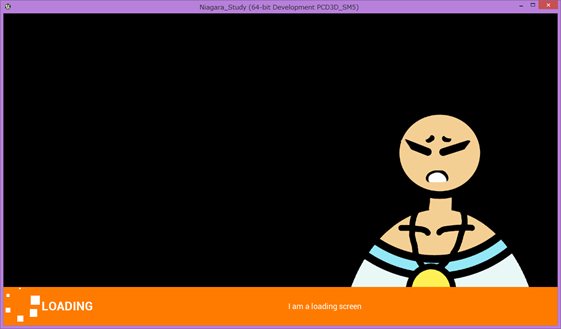

今度は文字もCircular Throbberも読めます。
出来ていますね。
うん。しかも凄い簡単ですね。
7.3 Async Loading Screenの機能を色々試す
色々弄ったんすがこれぐらいしか変化しないです。
あんまり自由度がないのかなと思っていたら、こんな項目がありました。
んー。
成程。色んなLayoutが選べるわけですね。
＜Async Loading ScreenのDocument [13]を一寸だけ読む＞
Documentにもっと詳しい解説が書かれているはず。
と探したらここにDocumentがあるそうです。

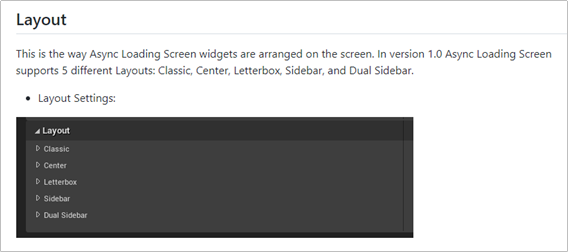

見るとLayoutの項目が有り詳しく解説してありました。

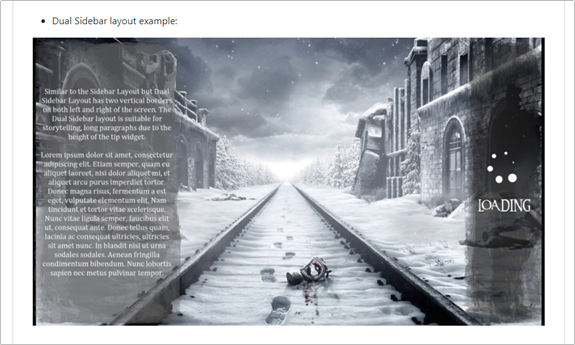

このDual Slide Layoutが格好良いです。

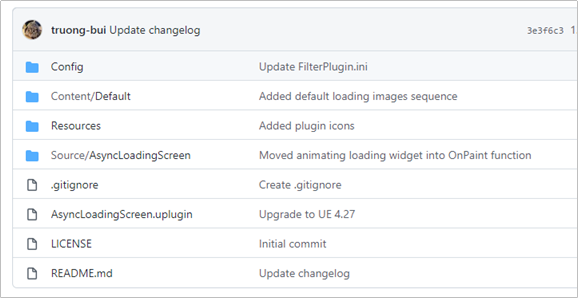

話は飛びますが、Source Codeも全部公開してありました。
Dual Slide Layoutを試した後でSource Codeも見てみます。
＜Dual Slide Layoutを試す＞
にして色だけ変えてみました。
テストします。
サンプルの映像を見ると
- Backgroundは半透明
- Circular ThrobberとLoadingは垂直に並んでいる。
- I am loading screenは2行以上に分けれるはず。
これを試してみます。
Tip TextにCtl+Shfitで行替えをして文字を追加しました。

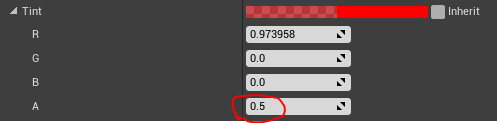

Background Imageを半透明にするのはそのまんまαの値を下げました。
Circular ThrobberとLoadingを垂直に並べるのはLoading WidgetにあるLoading Widget TypeをVerticalにセットしてみます。
はい。

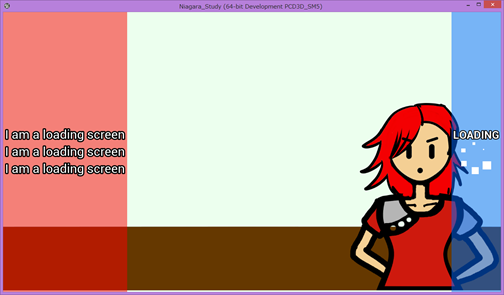

Circular ThrobberとLoadingは垂直に並びましたが、サンプルの絵と逆ですね。
以下のチェックを外してみます。

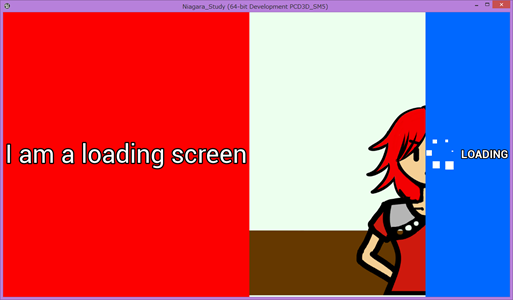

お、Circular ThrobberとLoadingの位置が逆になりました。
大体の操作の仕方は分かりましたね。
7.4 Async Loading ScreenのDocument [13]を読む
まずAboutが明瞭です。
- Level間の移動中にUser Widget は破壊される。
- LevelのLoadはMain Threadで行われLoad中は何も出来ない。
- Level Streamingは別のGame ModeやPlayer Controllerを使用したLevel間では使用出来ない
- Level Streamingを使用しない場合は、C++を使用する必要がある。
- しかしC++の使用はDesignerには難しい。
- 更にSlateのフレームワークとEngineのModuleの理解が必要。
はい。
今まで勉強した内容がギュッと凝縮されています。
それじゃ少しだけCodeを見て行きます。

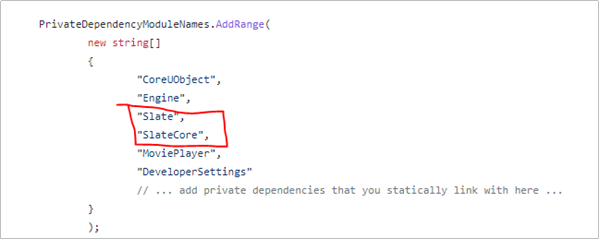

PrivateDependencyModuleNames.AddRange()にSlateとSlateCoreが使用されています。

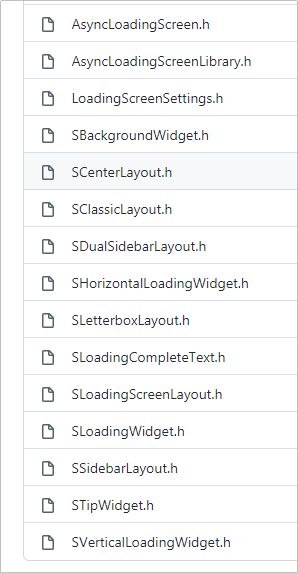

Hファイルはこんな感じになってました。
Background WidgetとかDual Sidebar Layoutのようにそれぞれのクラスが何を担当しているのか位はこれ見ただけでも分かります。
SBackgroundWidget.h を見てみます。
SCompoundWidgetを継承していますね。
2021-08-23のブログを見るとAction RPGのRPG Loading ScreenでもSCompoundWidgetを継承しています。
うーん。
Github上でコードを追っていくのは非常にムズイ。
今回の目的はUE4C++でLoading Screenを作成する事ではないので、あんまり深入りしない方がいいかもしれません。時間も無くなって来たのでこの辺で中止します。
８．Good Skyの復習
もう時間がないので今週も延期です。
９．まとめと感想
今週はそれぞれの課題で壁にぶつかった時にすぐにあきらめてしまっています。
何ででしょう？やる気がちょっと足りなかったんでしょうか？まあ何時でも絶好調ではいられないのでしょうがないのかもしれませんね。
１０．参照（Reference）
[1] Epic Games [Unreal Engine]. (2020, May 27). Building advanced effects in Niagara | Unreal Engine [Video]. YouTube. https://www.youtube.com/watch?v=syVSRDQxrZU
[2] CGHOW. (2021, March 19). All Forces Modules in UE4 Niagara Explained [Video]. YouTube. https://www.youtube.com/watch?v=iW867tJ93lU
[3] Epic Games. (n.d.-b). Niagara Overview. Unreal Engine Documentation. Retrieved September 12, 2021, from https://docs.unrealengine.com/4.26/en-US/RenderingAndGraphics/Niagara/Overview/
[4] gameDev Outpost. (2020, September 15). UE4 - Niagara Dynamic Inputs [Video]. YouTube. https://www.youtube.com/watch?v=utsXM2LGvPY
[5] cppreference.com. (n.d.). Expressions - cppreference.com. Retrieved September 12, 2021, from https://en.cppreference.com/w/cpp/language/expressions
[6] Epic Games. (n.d.-a). 4.2 - Inverse Square Falloff. Unreal Engine Documentation. Retrieved September 12, 2021, from https://docs.unrealengine.com/4.26/en-US/Resources/ContentExamples/Lighting/4_2/
[7] Epic Games. (n.d.-c). Particle Spawn Group. Unreal Engine Documentation. Retrieved September 12, 2021, from https://docs.unrealengine.com/4.26/en-US/RenderingAndGraphics/Niagara/EmitterReference/ParticleSpawn/
[8] CGHOW. (2019, January 6). Unreal Engine Skull Aura Tutorial | Download Project Files [Video]. YouTube. https://www.youtube.com/watch?v=V5u4iogpmQE&list=PLwMiBtF6WzsqXWJF-pjjkovVZM-04lzt_&index=2
[9] Epic Games [Unreal Engine]. (2015, September 28). Skeleton Assets: Anim Retargeting Different Skeletons | 03 | v4.8 Tutorial Series | Unreal Engine [Video]. YouTube. https://www.youtube.com/watch?v=xy9aLbZLdeA
[10] Epic Games [Unreal Engine]. (2019, May 20). Async Loading Screens and Transition Levels | Unreal Fest Europe 2019 | Unreal Engine [Video]. YouTube. https://www.youtube.com/watch?v=ON1_dEHoNDg
[11] Wadstein, M. [Mathew Wadstein]. (2015, October 31). HTF do I? Loading Screens using Level Streaming in Unreal Engine 4 [Video]. YouTube. https://www.youtube.com/watch?v=QJVn2mW67YQ
[12] Uisco. (2021, March 3). How To Make A Loading Screen In 5 Minutes Unreal Engine 4 Tutorial [Video]. YouTube. https://www.youtube.com/watch?v=KpXmcqSITOg
[13] Bui, T. (n.d.). GitHub - truong-bui/AsyncLoadingScreen: Async Loading Screen. GitHub. Retrieved September 12, 2021, from https://github.com/truong-bui/AsyncLoadingScreen
