＜本文＞
１．今週の予定
今週は以下の事を行います
- Particle Systemの勉強
- Niagara：CGHOW氏のUnreal Engine Niagara Tutorials [1]の続き
- Cascade：炎以外のEffectの実装
- RPGの作成
- スタート画面の続きで、魔女との会話を実装
- 切符の実装方法
- 駅における切符の購入の実装
- 駅における移動の実装方法の検証
- 実際に別なマップに移動してる間に別なアニメーションを表示する方法についての調査
- Good Skyの復習
それでは始めます。
２．Niagaraの勉強
2.1 Unreal Engine Niagara Cloud Tutorial | Download Project Files [1] の勉強
先週、勉強したCGHOW氏のUnreal Engine Niagara Cloud Tutorial | Download Project Files [1]の残り半分をやります。
Materialとして使用しているM_CouldでOpacityの計算にDepth Fadeを追加します。
Depth Fadeの機能は以下に示した2021-07-18のブログで勉強しました。
しかし実際にDepth Fadeを付けなくても公式のDocumentのDepth Expression [2] の説明にあるような醜い線は見られません。
以下に示したのがDepth Expression有のMaterialを使用した場合です。
こちらはDepth Expression無しのMaterialを使用した場合です。
あんまり変わりませんよね。
公式のDocumentのDepth Expression [2] の説明には
とありますが、この場合煙は、透明な物体に当たるのか不透明な物体に当たるのかが良く分かりません。
ひょっとすると透明な物体（ガラスのようなモノ）とこの煙が重なった時に、Depth Expression有無の違いが見られるのかもしれません。

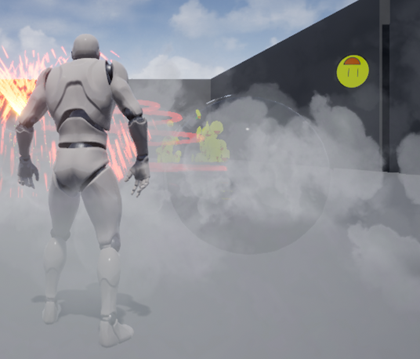

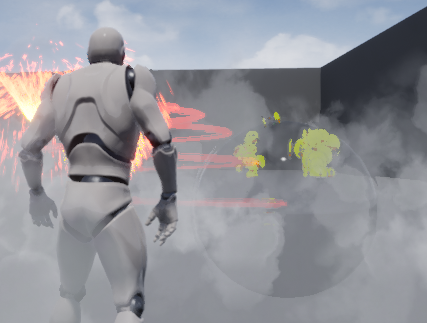

ガラスの球体を設置してみました。
Depth Expression無しのMaterialを使用した場合です。
Depth Expression有のMaterialを使用した場合です。
あれ。ガラス越しの物質が見えやすい？
いやいや。これは単にScreenshotを取った時の角度の問題でしょう。でも心配なので一応角度を固定して確認してみます。
以下の様にガラス玉を配置しました。
Depth Expression有のMaterialを使用した場合です。
Depth Expression無しのMaterialを使用した場合です。
うーん。どうなんでしょう。煙の濃さも影響しますので一概には言えないかもしれませんが、特別、ガラス越しの物質が見え易くは無いみたいです。
それでは本題のガラスと煙の境目はどうでしょうか？
Depth Expression有のMaterialでガラス球の部分を拡大した場合です。
Depth Expression無しのMaterialでガラス球の部分を拡大した場合です。
煙の濃さが同じではないので、一概には言えませんが、Depth Expression有のMaterialの方がガラス球の境界線が綺麗に出ているような気はします。
この後、tutorialではParticleのサイズやSpawn Rateなどの値を調整しますが、重要な個所ではないのでスキップします。
今度はこの雲にLightsを追加します。
まず、ES_Smokeをコピーして新しいNiagara Emitter を作成します。名前はES_Lightとしました。

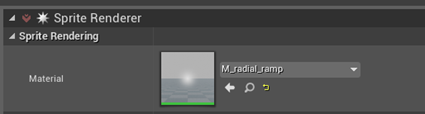

まずSprite RendererにセットされているMaterialをM_radial _Rampに変更します。
Sub UVの値も元に戻します。

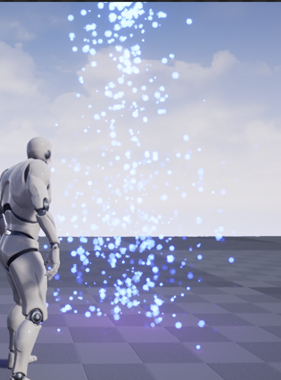

こんな感じになりました。

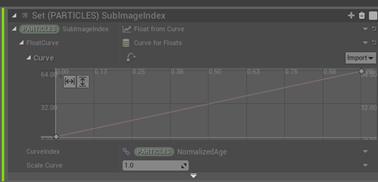

そしてSet Sub Image Index Moduleを外すと

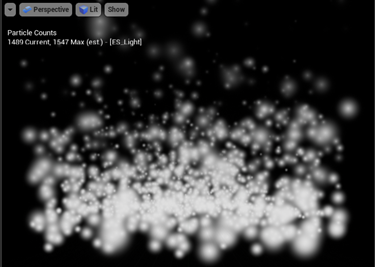

以下の様になりました。
SizeやSpawn Rateなどを微調整しました。
Niagara Systemに追加します。

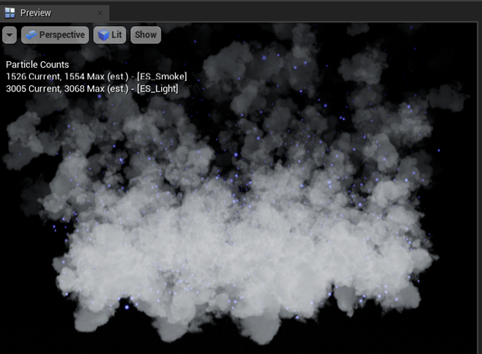

こんな感じになりました。
次にTutorialでは以下に示したNiagara Light Renderer PropertiesをLight EmitterのRenderに追加しています。
その結果、２つのEmitterを使用しているCloud_Sysでは、以下の様に発光するようになりました。
この機能は、今のVersionにおけるLight Rendererと同じです。Light RendererをES_Lightに追加します。
その結果です。
あれ？
光っていない。
Lighting Rendererの使用方法を間違えている？ちょっとLighting Rendererの復習をしますか？
2.2 Lighting Rendererの復習をする。
Lighting Rendererは公式のDocumentのCreate a Particle Light [3]で勉強しました。2021-05-24のブログに勉強した記録があります。
以下にその時に作成したNSのScreenshotを示します。
床が赤く光っています。これがLighting Rendererの効果です。
ひょっとするとNS_SmokeのLighting Rendererも効果は出ているんですが良く見えていないだけかもしれません。
ES_LightのLighting Rendererの設定を以下の様に赤く光る様に変えてテストしてみます。

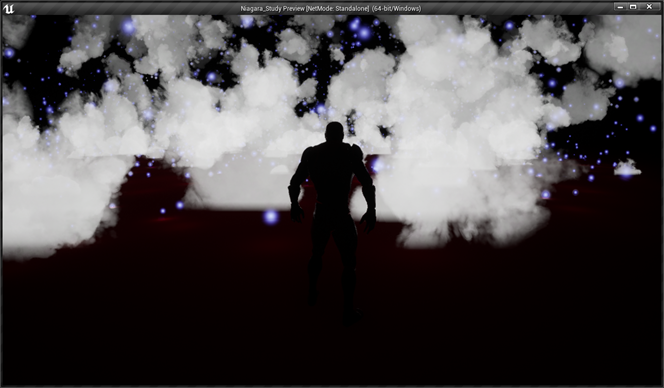

更に光の無いLevelを新たに作成してそこでテストしました。
床が赤くなっています。
と言う事はLighting Rendererは効いてはいるみたいです。

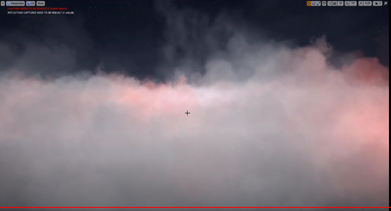

しかしTutorialでは以下に示した様に、雲自体が凄く光っています。
色々試して、分かったんですがES_LightのLight Rendererで作成された光は煙に写らないんです。
所が、Tutorialの雲にはLighting Emitter内でLight Rendererで作成された光は写っています。
うーん。
私がどこかでケアレスミス的な設定のミスをES_Smoke側でしていて雲に光が写らない可能性もありますが、Niagaraの仕様が変わっている可能性もあります。
ここはLighting Rendererが生成する光が雲に反射しない（もしくは雲が透過光の影響を表示しない）以上、撤退を考える必要があるかもしれませんね。
2.3 Unreal Engine Niagara Cloud Tutorial | Download Project Files [1] の勉強の続き
残念な結果に終わってしまいましたが、光が雲に対して反射しないならこれ以上進めても意味がないです。一応、tutorialは最後まで見る事にします。
最後まで見ましたが、この雲に対して光の反射が写るように出来れば同じEffectは作成出来そうです。
2.4 SmokeにLighting Rendererの効果を写すには？
イキナリですが、これからのNiagaraの勉強で課題が生まれてしまいました。「SmokeにLighting Rendererの効果を写す方法を解明する」です。今は、まだどうやればこれが出来るのか不明ですが、いつかこの問題は解決したいです。
と思ったらUnreal Engine Niagara Cloud Tutorial | Download Project Files [1]のコメント欄で以下の様に書かれていました。
これ見ればいいじゃんと思ったら

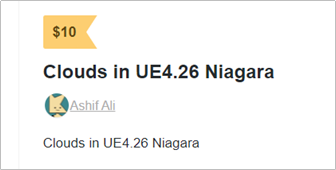

有料でした。
流石にこの謎を解くためだけに10ドルは払えません。
UEのVFXの専門家になる訳ではないので、今回はFreeで勉強出来る範囲でCGHOW氏の動画で勉強させてもらう事にします。というか、こういう勉強ってお金払って答え教えてもらっても、本質は身に付かなかったりするのなので、回り道かもしれませんが自分で解答を探す事にします。
2.5 次のTutorialはどれをやるべきか？
CGHOW氏の動画を色々見たら、2020年以降に作成されたTutorialは今と同じNiagaraになっているみたいでした。2020年以降に作成されたTutorialで簡単そうなのを次は勉強します。
ちょっとだけ見たのですが、Nebula Effect | UE4 Niagara Nebula [4] は2020年以降に作成されている上に時間も短くて、今の私でも出来そうです。来週はこれを勉強する事にします。
今週は、Niagaraの勉強はここまでとします。
３．Cascade：炎以外のEffectの実装
今回、雪のParticle systemを勉強する事にしました。
Dean Ashford氏のUE4 - Tutorial - Snow Particle System [5] を勉強する事にします。
3.1 先週、まとめ忘れていた事
先週、Unreal 4 Particles Tutorial - Simple Flame, Embers, Smoke. [6]を勉強して気が付いたんですが、本物そっくりの炎の作成にEmberやSmokeの存在が如何に大切かでした。
Designについては全く勉強した事ないので、Designerにとっては常識なのかもしれませんが、脇役の存在の大切さを知りました。
今まで、実際に使用されているParticle Systemを見ると、Effectが４つも５つもあるので、複雑過ぎて理解出来ませんでしたが、要するに主役と脇役を合わせて一つのParticle Systemに乗せていたわけです。
これから炎や雷などの実際にゲームで使用される形のEffectを勉強する訳ですが、この主役と脇役のEffectそれぞれについても注目して勉強しようと思います。
3.2 UE4 - Tutorial - Snow Particle System [5] の勉強
＜Materialの作成＞
まずはMaterialから作成します。Snow_Mとします。

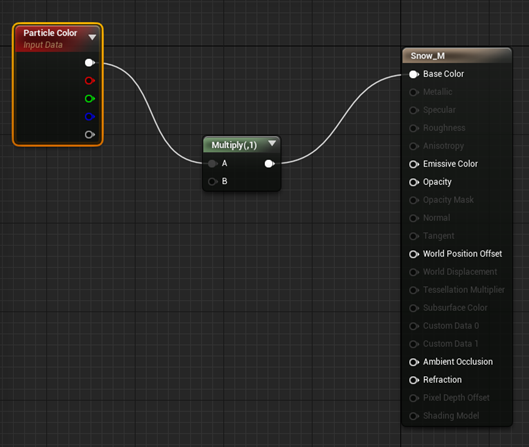

Blend ModeをTranslucentにしてParticle SystemからのInput が受け取れるようにParticle Colorを使用します。
ここまでは一般的なParticle system用のMaterialの作成と同じなのでスキップしても良かったですが、Multiply ノードを作成する時にほとんどのTutorialでMを押して作成するんです。
その方法が分かりました。Mを押したまま、Mouseの左クリックをするとMultiply ノードが表示されます。

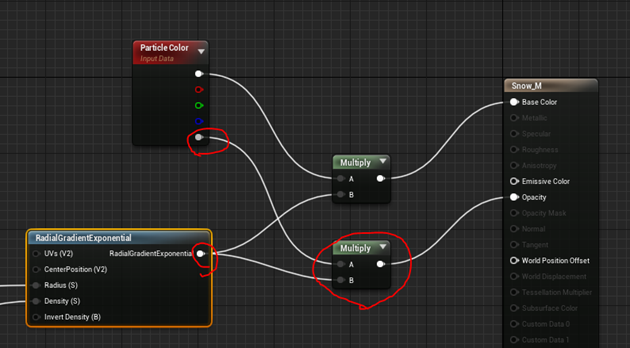

Multiply ノードのB側にはRadial Gradient Exponentialノードを繋げます。
このRadial Gradient Exponentialノードについてはあまり良く知りませんので、ちょっとここで調べる事にします。
＜Radial Gradient Exponentialノードについて＞
まずRadial Gradient Exponentialノードですが、検索するとGradientとMiscの２つに存在しています。

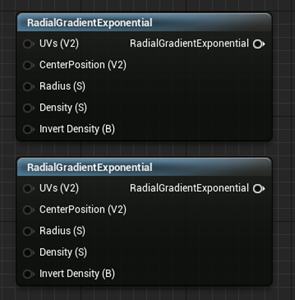

ただしそれぞれからRadial Gradient Exponentialを作成してみると
こんな感じで全く同じNodeの様です。
名前からですが、以下の様な円形のGradationを作成するためのNodeと推測されます。
ただ使い方が分かりません。
いいTutorialを見つけました。Mathew Wadstein氏のWTF Is? Material: Radial Gradient Exponential in Unreal Engine 4 ( UE4 ) [7]です。これみて使い方を勉強しましょう。
あれ、Radialの発音がRadioに聞こえます。ちょっと寄り道しますが、発音のチェックをします。
Radialの発音記号はˈreɪdiəl、Radio の発音記号はˈreɪdiˌoʊです。
əlの音はダークLに変化しているのでしょうか？
Lの発音の仕方で「舌を噛んで、アイウエオと言ってオと言った時の音がそう。」と言う話を聞いた事があったんですが、Radialのəlの音はオーにしか聞こえません。
一方でRadioの最後の音はoʊですね。2重母音のoʊです。日本語で書けば、オウが近いでしょうか。ただ最後の音はW に聞こえますね。英語に２つあるウの音のもう一方のであるuはアメリカ英語ではWが最後に混じるとは聞いていましたが、ʊもこうやってしっかり聞くとWが混じっていますね。もしくはoʊがouに変化しているのかもしれません。
Googleの発音記号を見るとRadialの発音は
Radio の発音は
となっています。この発音記号、IPAとの関連が良く分からないのですが、Googleで発音を検索すると必ず一番最初に表示されるので、参考にする事にします。UhlのUhですがアメリカ人は良くShort Uの音を表す時にUhと書きます。つまりʌの音です。アメリカ英語ではʌとəはストレスの有り無しの違いなのでIPA表記であるəと同じ音を表しているから結局IPAと同じ事を言っているみたいです。こっちの発音を何回も聞くとウールって言ってるように聞こえてきます。こっちの発音ではLの音がしっかり聞こえます。
もう一回、Mathew Wadstein氏のRadialの発音を聞くと確かに最後にLの音が聞こえます。Radioの場合は発音の最後にWの音が聞こえるのでそれで区別出来ますね。
はい。寄り道はお終いです。
Radial Gradient Exponentialの勉強に戻ります。
WTF Is? Material: Radial Gradient Exponential in Unreal Engine 4 ( UE4 ) [7]をみたら使い方、完全に分かりました。
気を付けないといけない点は
- UVsの値を1以上にしてもtile状にはならない。
- Invert DensityにするとDensityの値は白さが基準から黒さが基準に変わる。
位でしょうか。

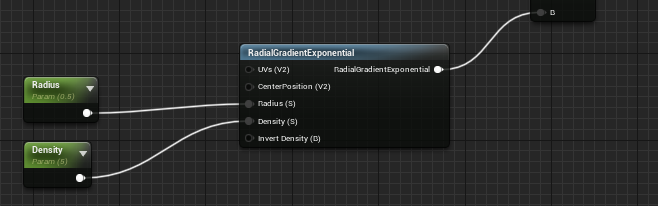

UE4 - Tutorial - Snow Particle System [5]では結局、以下の様に実装しました。
＜Materialの作成の続き＞
Opacityを以下の方法で指定します。
Particle Colorのαが1ならば、以下の〇の白い部分がそのまま表示されて、黒い部分は透明になります。
Particle Colorのαが0ならば全部透明になります。
＜Particle Systemの作成＞
Snow_Pと名付けます。
Required ModuleのMaterialに先程作成したSnow_Mをセットします。
次にType Dataの設定をGPU Spriteに変更します。
Spawn Rateを5000にします。
Life Timeの値を以下の様にします。
Particle のサイズも変更します。

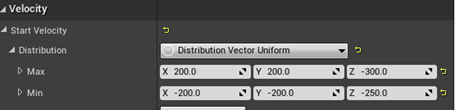

Initial Velocityも変更します。
こんな感じです。
コーン状に雪が降るのはおかしいです。それを直すためにInitial Location Moduleを追加します。
Initial Location Moduleの設定は以下の通りです。
こんな感じになりました。
この時点でかなり雪です。
Initial Rotation Moduleを追加します。
設定は以下の通りです。
ここは良く分かりませんね。Max値が1で180°の回転じゃなかったんでしょうか？
公式DocumentであるRotation Modules [8] によるとInitial Rotation ModuleのStart Rotationは
となっていました。
つまり、1は180°ではなく360°でした。
にしても10に設定する意味があるんでしょうか？
良く分からないです。
今度はInitial Rotation Rate Moduleを追加します。
こっちは常に回転する、つまり回転/Sを決めるModuleなはずです。
値はDefault値のままでした。
今度はCollision Moduleを追加します。
Responseの設定をKillにします。
これで雪が地面に落ちた時に溶けてなくなる現象が再現出来るはずです。

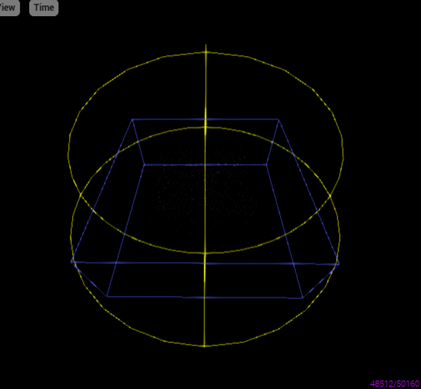

最後にBoundをセットします。
この機能は良く分かりません。後で調べます。
テストします。
雪には見えませんが、なんか降っている感じはします。この時点ではかなりいい感じです。
Tutorialだとblurred（ぼんやりしている）と表現されています。
これからそれを直すそうです。
＜Particle Systemの改善＞
MaterialのEmissive ColorにConstant Nodeを追加します。
値は1にします。

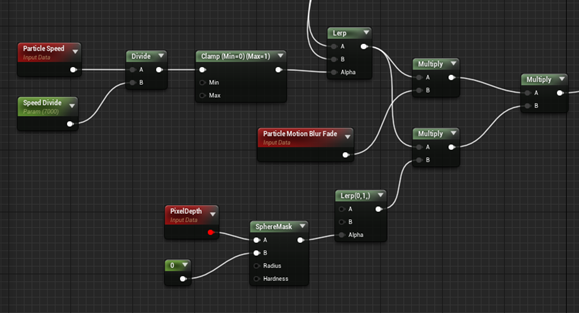

更にOpacityの計算方法を以下の実装に変更しました。
これは何をやっているんでしょうか？
ここはMaterialの分野なので、後で時間があったら検討します。
結果をみます。
確かに雪がはっきり見えます。
＜Emitterの追加＞
Material、Snow_Unlit_MをSnow_MをDuplicateする事で作成します。
Shading Modelの設定をUnlitにします。

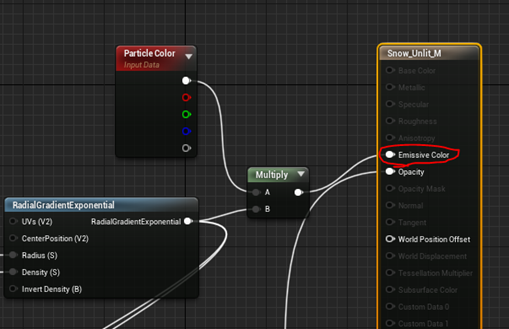

Base Colorにつないでいた線をEmissive Colorにつなぎ直します。

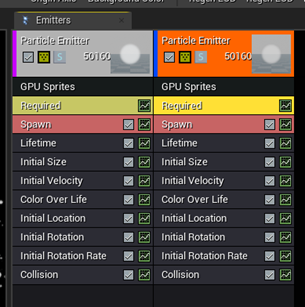

Snow_PのParticle EmitterをDuplicateして
新しく作成した方のEmitterに先程作成したMaterialであるSnow_Unlit_Mをセットします。
こんな結果になりました。
確かに真っ白な雪と灰色の雪が見えます。かなり雪っぽくなって来ました。
今度はSnow Flakeのイラストを使用します。
ないので自分で作りました。
あんまり雪っぽく見えませんがまあしょうがないです。
このTexture用のMaterialを作成します。
Snow_MをDuplicateします。名前はSnowflake_Mとします。

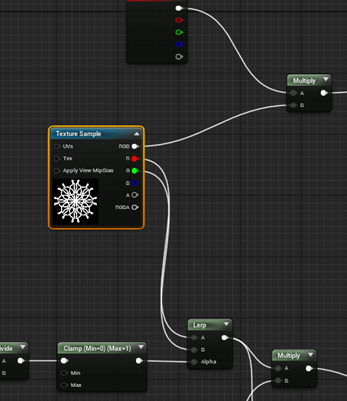

Radial Gradient Exponentialノードを外して代わりに先程のTextureを使用します。
こんな感じです。
Snow_PのParticle EmitterをDuplicateして、新しく作成したEmitterのMaterialにSnowflake_Mをセットします。

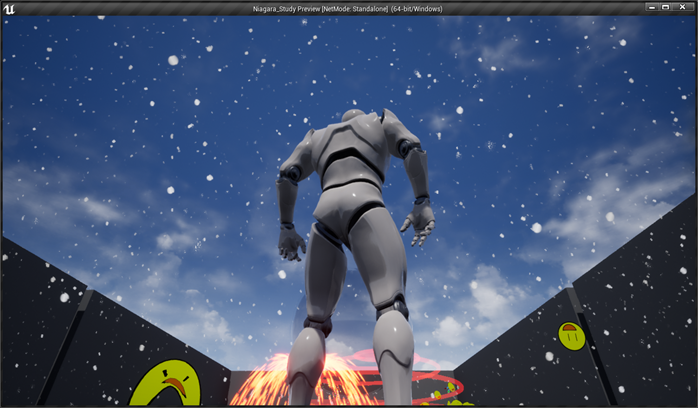

テストします。
これはかなり雪っぽくなりました。
雪の結晶そのものが見えるからと言うよりは、角ばった雪が降って来る感じです。それが雪らしさを強調しています。
雪なんでよく見てないので気が付かなかったですが、丸いだけじゃなくて色々な形状があるみたいですね。
これで終わりかと思ったらまだEmitterを追加します。
今度はSnowflake_MをDuplicateしてUnlitのVersionを作成します。名前はSnowflakeUnlit_Mです。
やり方はSnow_MからSnowUnlit_Mを作成した時と同じです。
このMaterialを新らしくDuplicateしたEmitterのMaterialにセットします。

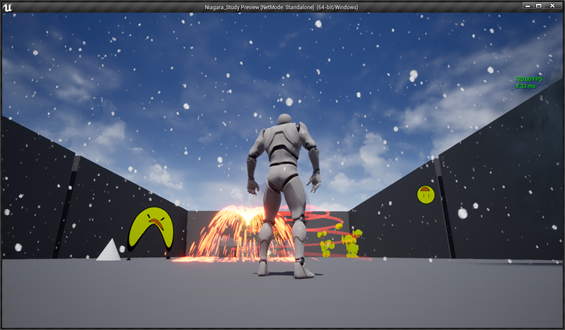

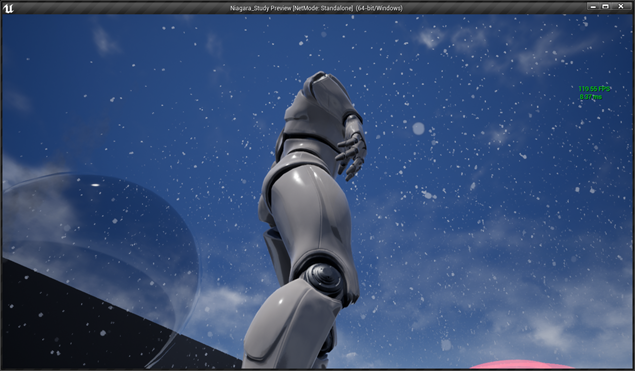

結果です。
かなり雪です。
この後でTutorialでは雪の色を調節していますが、それはまあいいでしょう。
出来ました。
3.3 UE4 - Tutorial - Snow Particle System [5] のまとめ
このTutorialを勉強する前までは、どうやって雪を作成しているのか不思議でしたが、勉強したら何の事はない、単にParticleをGPUで大量に作成して空から降らしているだけでした。
ただしここでも脇役というか4種類のSpriteを作成して、微妙なSpriteの変化が雪質をリアルにしています。
やはり、VFXの質を決めるのは、沢山の脇役のEffectの存在ですよ。
炎を、炎足らしめるのは、Frameの存在だけでは足りず、その脇を舞うEmberや、煙の存在だったし、今回の雪のEffectも微妙に色や形の違う雪質の存在が雪を雪足らしめています。
それを踏まえた上で、更に今回、良いEffectを作成するのに大切だと思う事をここにまとめます。
＜良いMaterialの作成＞
良いEffectは良いMaterialからしか作れない。体感ですが、Effectの成果の30%位は、Materialに依存しています。
ただしMaterialの作成では、複雑な計算からTextureを作成しているが、本当に単純にTextureを読み込むより総合的に言って得なのか？この辺をキチンと評価する手段は確立されているのか？は不明で、もっとTextureを使用した方が質の高いEffectを作成するためのMaterialが作成出来る様な気がします。
まだMaterialについては、本格的に勉強した事はないので、その辺はMaterialを勉強する時に調査します。
3.4 GPUとBoundについて
これについては来週調べます。
3.5 Opacityの計算方法について
UE4 - Tutorial - Snow Particle System [5]のOpacityの計算については時間がある時に勉強します。
４．スタート画面の続きで、魔女との会話を実装
まず、赤い帽子の魔女のWidgetを作成します。
今回は、世界観とかは置いておいて、金の切符を探す事がこのゲームの目的である事、のみをPlayerは赤い帽子の魔女から聞かされます。
4.1 Widgetの作成

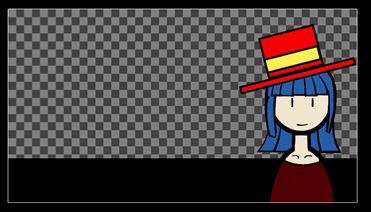

BGIは以下の様にしました。

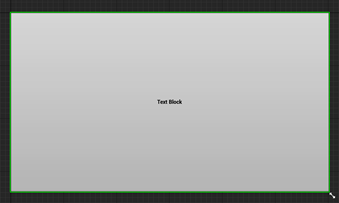

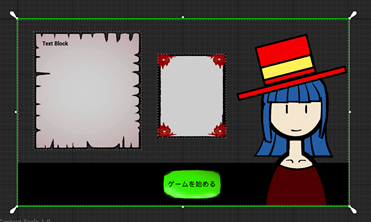

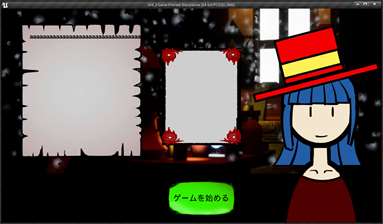

Widgetはこんな感じになりました。
NPCのWidgetを参考にしますが、一から作成します。名前はTalk with Witchにしました。
まだ実装は一切していませんが、Start screenから開ける様にします。

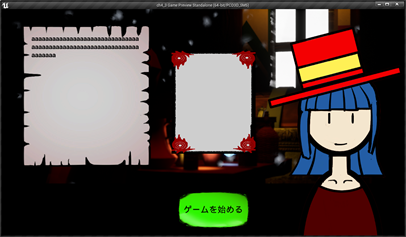

あれ。文字がはみ出ています。
WrappingのAuto Wrap TextにチェックすればTextははみ出ないはずですが．．．。

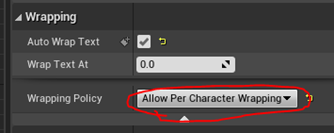

試しにWrapping PolicyをAllow Per Character Wrappingに変えてみます。
直りました。
なんで？
Allow Per Character Wrappingってどういう意味なの？と思って調べたら
と書かれていました。
同然でした。一wordとして認識されていたわけです。
テスト用のTextをその辺からコピペしました。
勿論、Wrapping Policyは
に直しました。
はい。出来ています。
日本語の場合も念のためにテストします。
大丈夫ですね。

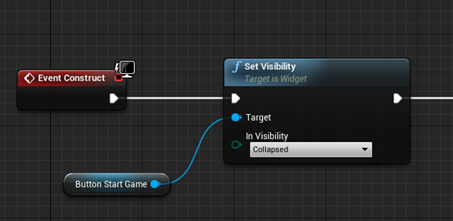

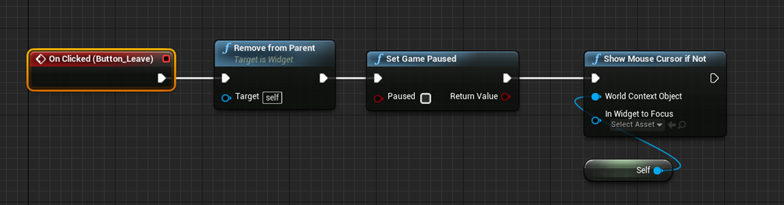

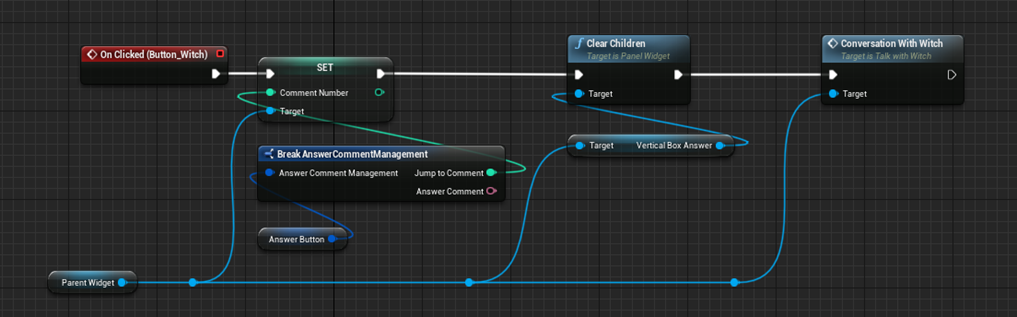

スタートボタンの機能も追加します。
テストします。
出来てます。
4.2 会話のData Tableの作成

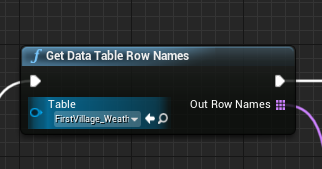

会話のData Tableの型はNPCの時と同じくNPC_ConversationBaseを使用します。
以下の会話を作成しました。
最後のYES、NOは表示されないセリフで、YESならば、ゲーム開始のボタンが表示され、NOならゲームが終了します。

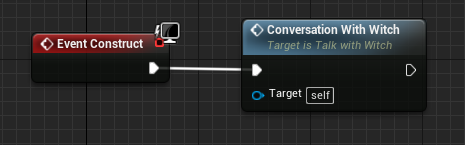

このセリフを先程のWidgetに表示されるようにしましょう。
この辺はこんなに複雑になると思っていなかったので、先週、コードの実装方法についての下調べをしていませんでした。
今から勉強し直します。

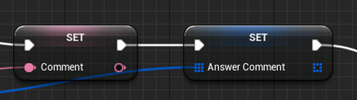

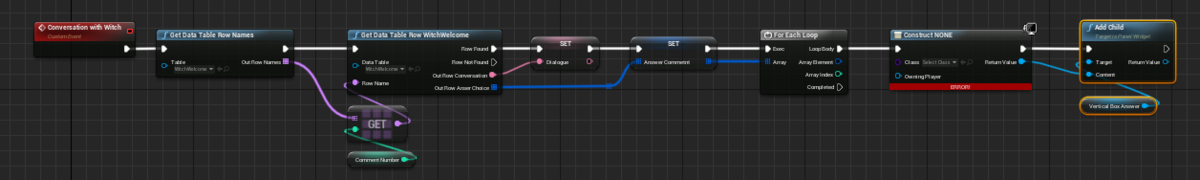

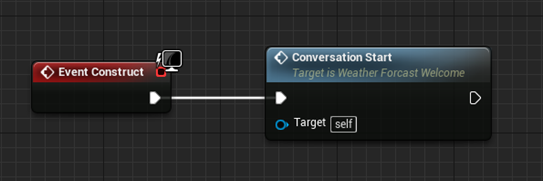

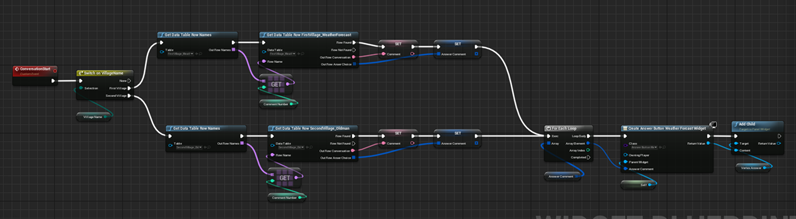

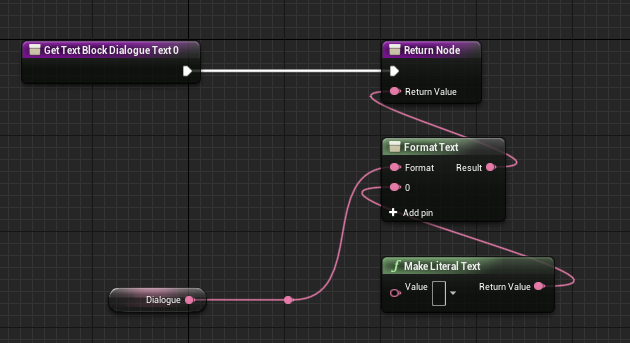

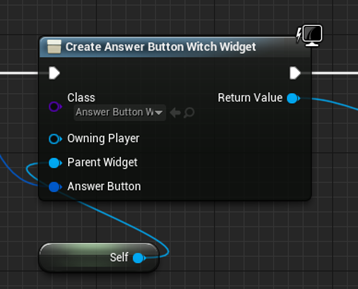

まずはセリフが表示されるテキストの実装をみます。

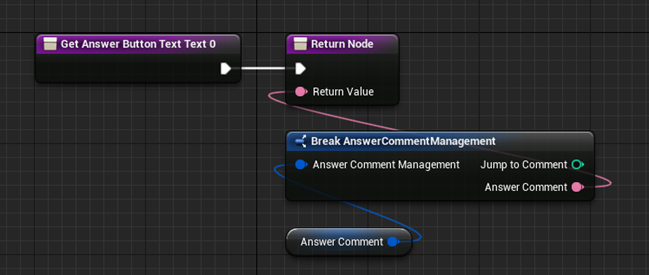

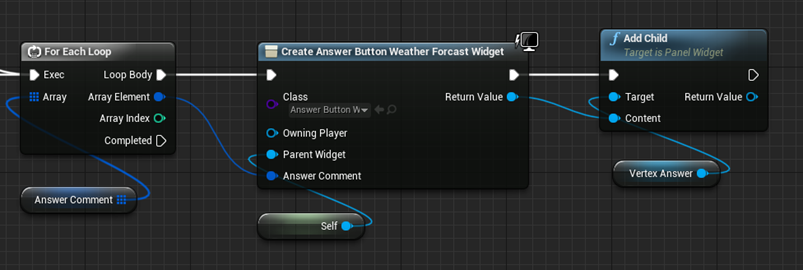

以下の様になっています。

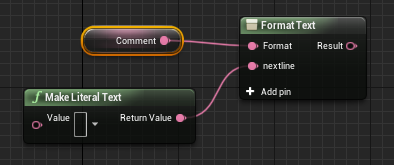

Comment 変数にData Tableから読み取ったセリフがセットされているはずです。それをMake Literal Text() 関数が何かをしています。
公式のDocumentにMake Literal Text [9] がありました。
いやいや、そのLiteralの意味が分からないんです。
Mathew Wadstein 氏のWTF Is? Make Literal in Unreal Engine 4 ( UE4 ) [10] に簡単な解説がありました。
Mathew Wadstein 氏の説明は明快です。

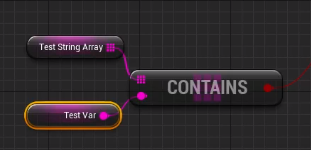

例えば以下の例のようにあるArrayがある要素を保持しているのかどうかをContains()関数を使用して調べたい時があるとします。
普通は上記の様にString の変数を作成してその変数に調べたい要素を保持さます。
しかしこのためだけに、あえて一個の変数を作成するのはコードのスパゲッティ化を促しかねません。
それを防ぐのがMake Literal関数です。
以下の様にMake Literal関数（この場合はMake Literal String関数）を使用する事で新たな変数の作成を避ける事が出来ます。
なるほど。
と言う事はやっぱり要らない？
ひょっとしてですが、参考にした元のコードは以下の様な実装だったんじゃないでしょうか？
これなら一個変数を減らせます。
次のノードはFormat Textです。
このノードの機能は覚えています。
Data Tableで行替えに使用している、
{next line}をInput変数に保持されている値に変換します。勿論Input変数には行替えの値が保持されています。
Talk with Witchウィジェット内の魔女のセリフ表示用のTextには以下の実装をしました。
これで問題が在る場合は、NPCのセリフ表示用のTextの実装と同じにします。
今度は、Dialogue変数に適切なセリフをData Tableから読み取るための実装を作成します。
しかしそのためには最初にNPCのWidgetを見てどのように実装しているのか確認する必要があります。
最初からCustom Eventを読んで終わりです。
これは、Widgetを作成された時以外もこの実装を呼ぶ必要があるからです。勿論それは、回答ボタンを押した時です。
それでは作成されたCustom EventであるConversation Startの実装を一個ずつ見て行きます。
これは村によってセリフが変わる為にどの村の住人か確認しています。
今回のTalk with Witchウィジェットとは関係ないです。ので次に行きます。
関係ないノードは飛ばす事にします。
Get Data Table Row Namesノードを使用してData Tableに存在するRow Nameを全て抜き出します。
変数、Comment Numberの値、Defaultでは0、に対応するセリフとその回答ボタン用のセリフを抜き出します。
はい。それぞれの返り値をそれぞれの変数にセットします。
回答用のボタンのテキストを専用のボタンにセットします。
復習してて思い出しましたが、最近この部分の実装を勉強してました。完璧に思い出しました。
それではTalk with Witchウィジェットにおけるこの部分の実装を作成します。
まだ回答ボタンを作成していないのでその部分は空白です。
この時点でテストします。
あれ。Next Lineが作用してません。
直します。
Format Textノードでnextlineの指定を忘れていました。
出来ました。
今度は回答ボタンのwidgetを作成します。
最初はNPCの回答ボタンを参考にします。
デザインはこんな感じです。
Canvas Panelは無いですね。
Graph側を見ます。
変数は４つあります。
この内の二つの変数、Parent WidgetとAnswer Commentは
でWidgetを作成する時に、値がPassされています。
ボタンに表示されるTextは以下の実装で行っています。
最後にボタンがクリックされた時の実装です。
Answer Comment変数にセットされている整数をParent WidgetのComment Numberにパスします。
その後、回答ボタンが表示されているParent WidgetのVertex Box内のChildren（つまり回答ボタン）を全部消します。
最後に、Parent WidgetのEvent 、Conversation Startを開始します。
はい。
分かりました。
それでは、Talk with Witchウィジェット用の回答ボタンを作成します。
名前はAnswer Button Witchとしました。
デザインは全く同じです。
作成した変数です。
NPCの回答ボタンにあった、Comment Numberは使用していないので作成しませんでした。
変数、Parent WidgetとAnswer Buttonの値はWidget作成時にパスされます。
Button内のTextは以下の方法で実装しました。
回答ボタンを押された時の実装は以下の通りです。
実装の内容はNPCの回答ボタンの時と全く同じです。
それではテストします。
ボタンが少しはみ出しています。微調整します。
イキナリ全部一辺に表示されるので何処から呼んでいいのか分かりません。
やっぱりタイプライター効果が欲しいです。
後、回答ボタンは少し遅れて表示されるか、回答ボタンである事がPlayerに分かる仕組みにしないと読みにくいです。
この部分は後で考えます。
この回答に対する実装をします。
「分かりました。やってみます。」を選択した場合は、下に「ゲームを始める」のボタンが表示されます。「残念ですが、他を当たってください。」を選んだ場合はゲームが終了します。
まず、「ゲームを始める」ボタンは既に表示されていますので、それを消します。
以下の実装で消しました。
「分かりました。やってみます。」を選択した場合、data TableはYESを返します。また「残念ですが、他を当たってください。」を選んだ場合は、Data TableはNOを返します。
Switchを使用してData TableがYES、またはNOを返した時の対応を追加します。それ以外のTEXTをData Tableが返した時はいつもと同じ実装です。
テストします。
「分かりました。やってみます。」を選択した場合です。
出来てます。ボタンが表示されました。
「残念ですが、他を当たってください。」を選びました。
ゲームが終了しました。
出来ています。
一応、これで完成です。
4.3 魔女との会話を実装のまとめ
思ったよりも時間がかかってしまいました。最初の予定では30分位で完成出来ると思っていましたが、全然そんな事なかったです。
UIはもっと見やすく出来るはずです。しかしどうすればいいのか分かりません。
後、魔女の登場シーンもアニメーションか何かがあると分かり易いですね。もう少し改良が必要ですが今週はここまでです。
５．駅の実装
5.1 切符の作成
切符は駅で買えるようにします。
まず、切符の絵を作成します。
出来ました。
切符のData Tableを別に作成します。
うーん。この設定方法だと、売り買い出来てしまいますね。
Itemや切符のデータの整理方法についても考える必要がありますね。
5.2 切符の実装方法について
切符の実装方法についてって一体何の事なのかすっかり忘れてしまったんですが思い出しました。
以下の事について検討する必要があります。
- Itemとして保持するのか？別なArrayを作成するのか？
- 駅で使用する時の実装について
- 戦闘中にItemとして使用した場合
これらの事は何となくですが既に検討していますね。戦闘中の切符の使用方法についての検討は考える必要があります。がそれも後で良いでしょう。それよりも駅の製作です。駅を作って行きます。
5.3 駅の実装
当然ですが、今Warpに使用してるBP、A_WarpGateKeeperを改良して作成します。
名前はGalaxy Train Stationにします。
銀河鉄道の英訳ってGalaxy Railroadになってるんですけど、あんまりRailroadにピンと来ません。
でも鉄道の駅はRailroad stationって言い方もしていますね。Train Stationと言う言い方も勿論ありましたが。
まずは駅員に話しかけた時に開くWidgetを作成します。
そう言えばWidgetの発音もwɪʤɪtなのでカタカナで書くならばウィジェットではなくてウィヂェットですね。発音を正確に聞くとウィヂェットというよりウィヂュィトって感じですね。
因みにʒの音とʤの音はLとR以上に日本人の苦手とする音で、日本語表記でジとヂがあるから簡単に区別つけられると思っていると結構足元をすくわれます。私も聞き分けは出来てないですし、あんまり発音も自信が無いです。
言語学者によると日本語表記におけるジとヂの違いは音から来てるものではないからで、例えばじじいと言うときの発音は実際は、ぢじいと発音してるらしいです。
言われてみるとそんな気がします。確かにじじいの最初のジはヂに聞こえます。
で、ウィジェットをウィヂュィトと書いても誰も理解出来ないので、これからはウィジェットと言う言葉は使用せずに、Widgetを使用します。
後、私はWidget BPの事をWidgetと読んでいますが、Widgetの正確な定義はWidget BP内で使用している以下のパーツの事を指しているはずです。
でもUE4も
と言っていますしあんまり厳密じゃないのかもしれません。
こんな感じにして見ました。

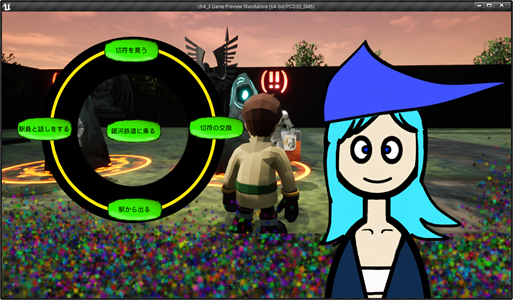

試しに開くとこんな感じです。
良いですね。
Third Person CharacterのBPはIn Warp Gate Keeperをそのまま使用させてもらいます。
＜「駅から出る」ボタンの実装＞
以下の様に実装しました。
特にコメントもありません。
テストします。
普通に戻れました。
＜「銀河鉄道に乗る」ボタンの実装＞
これはW_WarpGate Widgetを開いてW_WarpGate Widgetに全部任せる事にします。
テストします。
普通に開けました。
「ワープします。」をクリックします。
出来ました。
セリフに問題があるので直します。
NPC_Parent WidgetのNPC Warp Gate Keeper変数のセリフを以下の様に変更します。
そしてW_WarpGate WidgetのTextの表示を以下の様にします。
テストします。
出来ていますね。
６．駅における切符の購入の実装
はい。ここからが今週の本番です。先週、道具屋の所で散々調べたので実装方法は理解しているはずです。
6.1 Widgetの作成
まずデザインです。
Playerの所持金と所持しているItemを表示する実装は簡単なのでここでやってしまいます。
Playerの所持金を表示する実装です。
所持しているItemを表示する実装は以下の通りです。

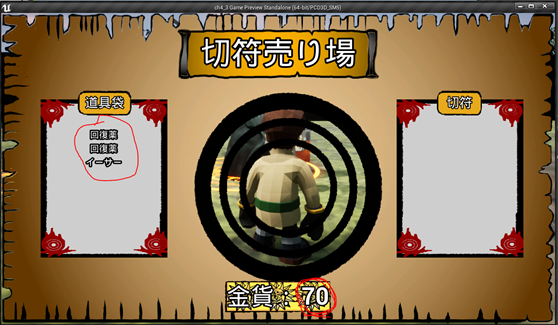

テストします。
出来ていますね。
6.2 購入出来る切符の表示
次に切符を表示するためのWidgetを作成します。
先週復習した道具屋の実装を参考にして切符購入用のボタンを作成しました。Ticketと名付けました。
Ticket Widget内の機能は後から実装します。
W_BuyTicket Widget内で購入出来る切符を表示するための実装です。
テストします。
はい。出来ています。
6.3 切符ボタンにcursorを合した時にその切符を解説するWidgetが表示さえる機能の実装
はい。
＜切符を解説するWidgetの作成＞
名前はDisplay Ticket Imageです。
Designは以下の通りです。

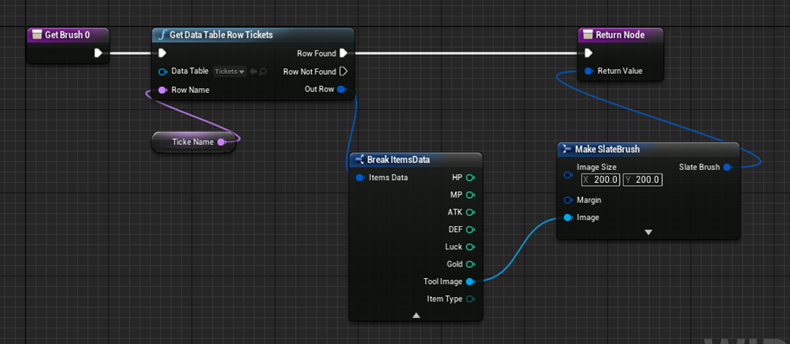

TicketのImageを表示する実装です。
はい。
これ以外は普通の実装なので記録は省略します。
＜Display Ticket Imageを表示する機能の実装＞
以下の様に実装しました。
Ticketを購入した時にもDisplay Ticket Image Widgetは消さないといけないのでCustom Event、Remove Display Ticket Image Widgetを作成し、そこに実装しました。
テストします。

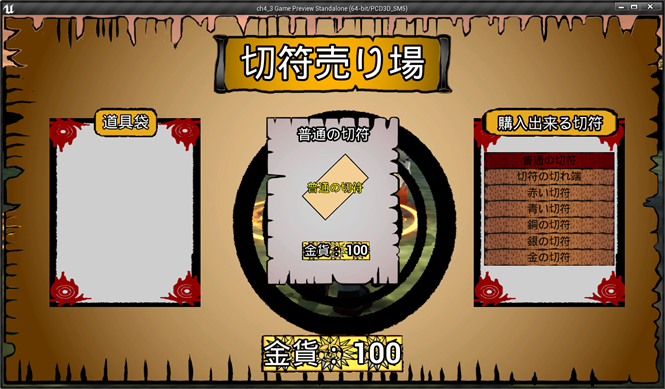

はい。Cursorを普通の切符に重ねると普通の切符のDisplay Ticket Image Widgetが表示されています。
勿論、Cursorを退かせばDisplay Ticket Image Widgetは消えます。
出来ています。
6.4 切符の購入の実装
それでは切符の購入の実装を行います。
一個ずつ実装内容を説明します。
まずticketの名前がData Table、Ticketsにあるか調べます。
当然あるはずですが、ItemはEnumで管理していないので念のためにしています。
次はその切符を買えるお金を持っているかチェックします。
持っていない場合は何も起きません。持っている場合は、所持金から切符代が引かれます。
そして買った切符が、所持品として追加されます。
買った切符がW_BuyTickets Widgetの左側の道具袋の欄にも表示されるようにします。
以上です。
テストします。
所持金が金貨100しかないので、切符の切れ端を買います。
買えました。
あれ？
戻るボタンがありません。追加します。
実装は以下のようにしました。
テストします。
切符の切れ端を買いました。
戻るボタンを押します。
「駅から出る」を押します。
出れました。

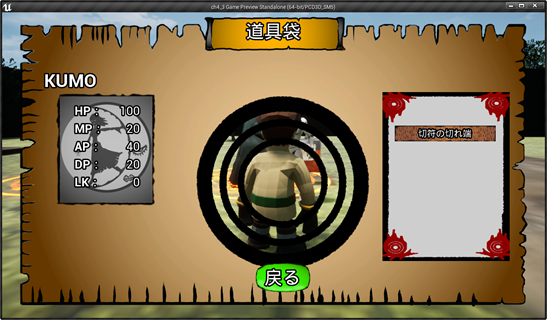

道具袋を開いて見ます。
先程購入した切符の切れ端がありました。
今度は、駅から出るボタンを押さずに「銀河鉄道に乗る」を押します。
普通に乗れますね。
出来ていますね。
７．駅における移動の実装方法の検証
7.1 切符を徴収する機能を追加
これは、銀河鉄道に乗る前に、切符を徴収する機能を追加するためにはどうしたら良いのかを検証しておく。と言いたかったんです。
簡単なAlgorithmを以下にまとめます。
- 切符があるかどうかの確認。
- 切符が無い場合
- 「必要な切符を持って言いません。」と連絡して前の画面に戻る。
- 切符が在る場合
- 切符を一枚減らす。
- 移動する。
こんなもんですね。
それではそれぞれのAlgorithmを実装するために必要なnodeを検討しましょう。
＜切符があるかどうかの確認＞
一番簡単な方法は、Playerが所持しているItemの名前をチェックする事です。
もしItemの名前の一部に切符があるかどうかは以下のノードでチェック出来ます。
所持しているItemに普通の切符があるかどうかのチェックは以下の方法で出来ます。
＜前の画面に戻る方法＞
これは、W_BuyTicket Widgetの戻るボタンで実装した方法と全く同じで良いはずです。
＜切符を一枚減らす＞
公式DocumentのArray Nodes [11] に詳しい解説がありますが、
で行けそうです。これって同じ名前のItemを全部消してしまうと思っていたんですが、Array Nodes [11] に以下の様な解説がありました。
多分このnodeで大丈夫でしょう。
＜移動する＞
現時点での移動は以下の実装で行っています。
これは一個のmapに一個の駅しかないから可能な方法です。いずれ一個のマップ内に沢山の駅を配置する事になります。
将来的にはRPG Game Instance BPに新しい変数を作成してどの駅に到着するのかを指定する必要があります。新しいmapを開いたらその駅名を元にPlayer の操作するキャラをSpawnさせる場所を決めます。
もう時間が無くなってしまいました。今週はここまでとします。
８．実際に別なマップに移動してる間に別なアニメーションを表示する方法についての調査
来週、調査します。
９．Good Skyの復習
これも来週以降になってしまいました。
１０．まとめと感想
今週は以下の事についてやりました。
10.1 Particle Systemの勉強
＜Niagara の勉強＞
CGHOW氏のUnreal Engine Niagara Cloud Tutorial | Download Project Files [1]の残り半分をやりました。残念ながら私の作成した雲はLight Renderingの光を反射しませんでした。光を反射する雲の作成方法はこれから検討していきます。
＜Cascade の勉強＞
雪のParticle systemの作成方法を勉強しました。具体的にはDean Ashford氏のUE4 - Tutorial - Snow Particle System [5] を勉強しました。
炎のEffectを作成した時もそうでしたが、沢山のEmitterを使用する事で主役と脇役のEffectを作成すると本物っぽくなります。
Effectが本物っぽいかどうかの30%くらいは、Materialにかかって来ると思いました。良いMaterialの作成は良いEffectの作成にとって必須です。
10.2 RPGの作成の続き
＜スタート画面の続きで、魔女との会話を実装＞
スタート画面の続きで、魔女との会話を実装しました。こんなの直ぐに作成出来ると思っていたら結構時間がかかりました。
会話が唐突な感じがします。推敲が必要と感じました。
＜駅の実装＞
Warp Gateを改良して駅を作成しました。駅では、
- 銀河鉄道に乗って別なMapに移動
- 切符の購入
が出来るようにしました。
10.3 来週の予定
来週は以下の事をやる予定です。
- Particle Systemの勉強
をやる予定です。
11. 参照（Reference）
[1] CGHOW. (2019, March 2). Unreal Engine Niagara Cloud Tutorial | Download Project Files [Video]. YouTube. https://www.youtube.com/watch?v=hDfKZh1tRmU&list=PLwMiBtF6WzsqC7_cJmD26ts0YDbtPCCfe&index=2
[2] Epic Games. (n.d.-b). Depth Expressions. Unreal Engine Documentation. Retrieved August 8, 2021, from https://docs.unrealengine.com/4.26/en-US/RenderingAndGraphics/Materials/ExpressionReference/Depth/#depthfade
[3] Epic Games. (n.d.-a). Create a Particle Light. Unreal Engine Documentation. Retrieved August 8, 2021, from https://docs.unrealengine.com/4.26/en-US/RenderingAndGraphics/Niagara/HowTo/ParticleLights/
[4] CGHOW. (2020, July 21). Nebula Effect | UE4 Niagara Nebula | Download Project Files [Video]. YouTube. https://www.youtube.com/watch?v=niSWXhWNyQQ&list=PLwMiBtF6WzsqC7_cJmD26ts0YDbtPCCfe&index=8
[5] Ashford, D. [Dean Ashford]. (2017, January 18). UE4 - Tutorial - Snow Particle System [Video]. YouTube. https://www.youtube.com/watch?v=sw1HAmAnYFQ
[6] Game Dev Society BU. (2019, March 14). Unreal 4 Particles Tutorial - Simple Flame, Embers, Smoke. [Video]. YouTube. https://www.youtube.com/watch?v=u7hRDl2yQmM
[7] Wadstein, M. [Mathew Wadstein]. (2016b, May 23). WTF Is? Material: Radial Gradient Exponential in Unreal Engine 4 ( UE4 ) [Video]. YouTube. https://www.youtube.com/watch?v=0xNFriRv-Bc
[8] Epic Games. (n.d.-d). Rotation Modules. Unreal Engine Documentation. Retrieved August 8, 2021, from https://docs.unrealengine.com/4.26/en-US/RenderingAndGraphics/ParticleSystems/Reference/Modules/Rotation/
[9] Epic Games. (n.d.-c). Make Literal Text. Unreal Engine Documentation. Retrieved August 8, 2021, from https://docs.unrealengine.com/4.26/en-US/BlueprintAPI/Utilities/Text/MakeLiteralText/
[10] Wadstein, M. [Mathew Wadstein]. (2016a, April 25). WTF Is? Make Literal in Unreal Engine 4 ( UE4 ) [Video]. YouTube. https://www.youtube.com/watch?v=vuZuTpPIJU4
[11] Epic Games. (n.d.-a). Array Nodes. Unreal Engine Documentation. Retrieved August 8, 2021, from https://docs.unrealengine.com/4.26/en-US/ProgrammingAndScripting/Blueprints/UserGuide/Arrays/ArrayNodes/
